JM-25

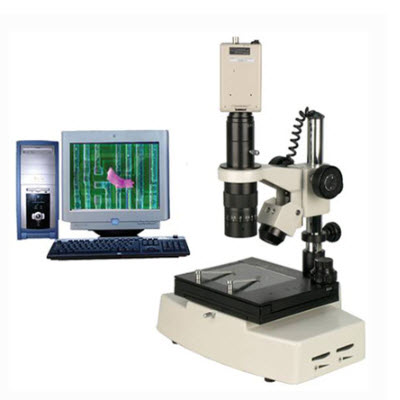

電路板檢測顯微鏡

▲             電路板檢測顯微鏡JM-25在觀察物體時能產生正立的三維空間影像。

▲             立體感強，成像清晰和寬闊，又具有長工作距離，并是適用范圍非常廣泛的常規顯微鏡。

▲             特別適合LC裸片的檢驗，LCD印刷粘貼檢驗，LED生產檢驗，PCB板檢驗，沖壓電鍍檢驗，電子元件檢驗

▲            電路板檢測顯微鏡系統是將傳統的光學顯微鏡與計算機（數碼相機）通過光電轉換有機的結合在一起，不僅可以在目鏡上作顯微觀察，還能在計算機（數碼相機）顯示屏幕上觀察實時動態圖像，并能將所需要的圖片進行編輯、保存和打印

JM-25電路板檢測顯微鏡配置表

技術參數

物鏡變倍范圍

0.7X-4.5X

物鏡連續變倍比

6.5:1

移動工作距離

250毫米

載物臺直徑

95毫米

總放大倍數

7—350X（以21寸電視機，2X倍的大物鏡為例）

系統組成

電路板檢測顯微鏡（JM-25C）1、檢測顯微鏡2、適配鏡 3、300萬像素?cái)z像器(700線高清CCD) 4.計算機 5.測量軟件.6移動工作
