奧林巴斯MX51工業檢查顯微鏡是一款高性價比的顯微鏡，適用于各種電子元件、晶圓和大型樣本的觀察需求

為用戶提供*高的效率

滿足客戶需求是奧林巴斯的**要?jiǎng)?wù)。

正是牢記這一點，奧林巴斯所提供的顯微鏡解決方案讓工業檢查變得更輕松、更便捷、更**。同時，當將顯微鏡成功集成應用到生產線上，操作舒適性等人體工程學問題與晶圓**問題就顯得尤為重要，我們注重解決此類問題。奧林巴斯始終為半導體晶圓、平板顯示器和電子設備等在內的多個行業，提供新構思、解決方案和技術支持。（來源：成貫儀器）

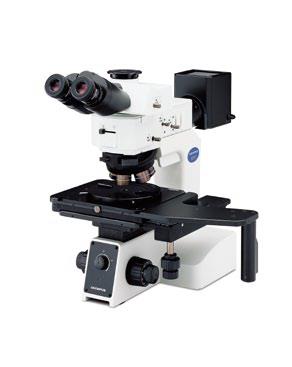

MX51

這款經濟**的顯微鏡能夠檢查多種器件和晶圓（尺寸不超過150mm）。調焦機構和照明強度控制裝置相互緊挨，可使用同一只手操作。符合SEMIS2/S8，增強了**性和可靠性。

MX51顯微鏡——用于電子裝置檢查

專用為電子裝置生產環境設計

靜電放電（ESD）

MX51顯微鏡的機身和150mm的載物臺都做有防靜電涂層，可快速**靜電，避免觀察的樣品被靜電損壞。這款顯微鏡還可完全升級為ESD保護型。

具有可擴展性，以用于厚樣品的檢查

隨著電子裝置越來越具多樣化，各種不同尺寸的樣品需要檢測。這款顯微鏡的標準*大樣品厚度為30mm，但通過插入中間附件，還可檢測更厚的樣品。（定制規格）。

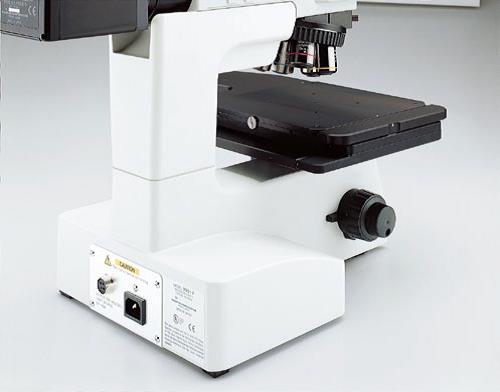

結構靈活，可檢測更厚的樣品

符合SEMI S2/S8，增強了**性且更符合人體工程學設計原理

MX51系列顯微鏡符合多項國際行業標準，可保證一流的可靠性。

MX51系列顯微鏡——易于操作

檢測速度更快，確保生產更**和生產能力更高

直觀的載物臺設計

奧林巴斯提供了150mm和100mm兩種規格的載物臺。150mm載物臺帶有內嵌離合桿，可以快速地粗調/微調載物臺，以對準載物臺上的樣品，調節時操作人員的雙眼無需離開目鏡，減少了工作疲勞。（來源：成貫儀器）

考慮了檢查效率的設計

高靈敏度載物臺可以迅速?zèng)Q定位置

內置離合器的載物臺手柄

MX51主要操作部件集中在前面，操作人員易于操作，即使長時間操作也不會感到疲勞。專用150mm載物臺內置離合器，可實現輕松移動。

物鏡轉盤帶有編碼，可在屏幕上提供物鏡信息

奧林巴斯半導體/FPD檢查顯微鏡MX51的物鏡轉換器帶有編碼，物鏡倍率可在奧林巴斯的Stream軟件系統上顯示，或是若使用單獨顯示型攝像頭配置，也可在屏幕上直接顯示。這樣，您可以在觀測過程中監測及連同圖像一起記錄放大倍率。這一便捷的功能是由手動編碼的物鏡轉盤實現的。

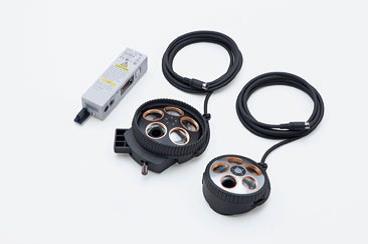

帶有編碼的物鏡轉盤和控制單元

使用電動物鏡轉盤，可直接切換物鏡

MX51可搭載多種電動物鏡轉盤。使用外部手持控制器，可以直接選擇所需的物鏡，或是也可使用奧林巴斯的Stream軟件，控制物鏡選擇。MX51還帶有一個能夠?qū)χ械碾妱?dòng)物鏡轉盤，以實現高精度定位（建議高倍率時使用）。

MX51顯微鏡——擁有失效分析所需的*佳光學質量

可通過多種觀察方法檢測細微缺陷

先進的UIS2光學系統，提供精確的缺陷檢測性能

整個MX系列顯微鏡都可提供更明亮的明視場和暗視場觀察，并提高了檢測靈敏度，因此，缺陷檢測速度更快，并可確保檢測失誤更少。MX系列顯微鏡在觀測小直徑晶圓時，能夠?qū)崿F(xiàn)更高的精度。這些小型晶圓被廣泛用于當前越來越小巧的傳感器和高性能電子設備上。

從可見光觀察到熒光和近紅外觀察，擁有多種觀 察方法

通過標準照明裝置(BX-RLA2)，可進行近紅外觀察，此外，該系列顯微鏡還提供了明視場、暗視場、DIC和簡易偏振光觀察模式。用戶還可選擇**型的BX-URA2型照明裝置，進行熒光觀察。（來源：成貫儀器）

透射光觀察

透射光照明裝置與150mm的載物臺一起使用時，可在透射光明場觀察模式下檢查*厚2mm的試樣，透射照明的范圍為100mm x100mm。整個照明裝置外形纖巧，對載物臺操作的影響極小，在檢測MEMS（微電子機械系統）傳感器和其他光學/光電器件時非常有用。

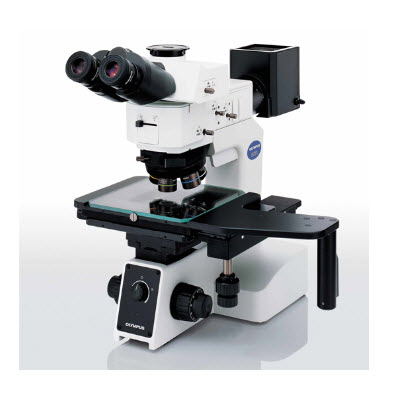

透射照明模塊

觀察影像實例

明視場觀察           暗視場觀察            微分干涉觀察熒光觀察

軟件方案

使用數碼照相機記錄和保存數碼影像

三目鏡筒可以安裝數碼照相機?？梢员４婧陀涗洈?shù)碼影像，幫助創建觀察報告?？筛鶕?jù)用途從圖像質量、功能、使用方便性等方面選擇數碼照相機。

幫助實現多種觀察方法的附件

近紅外線觀察單元

由可見光線領域到近紅外線領域的像差校正物鏡，和紅外線用超廣角三目鏡筒等，備有各種對應近紅外線觀察的單元。在晶圓凸出物接觸面等的觀察上發揮威力。

近紅外線觀察單元                 近紅外線觀察

熒光觀察單元

在滑桿上追加鏡子裝置可以對應熒光觀察。備有U.B.G激勵的反射鏡裝置，可有效地檢查和分析有機EL和殘留光刻膠。（來源：成貫儀器）

熒光鏡單元                 熒光觀察
