一、儀器的用途

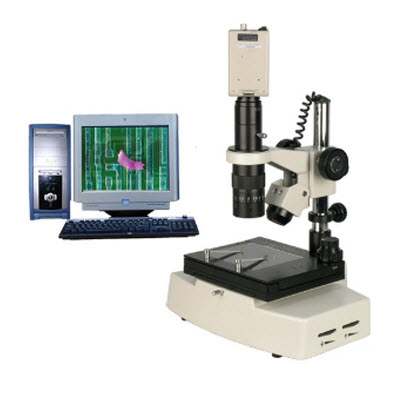

高倍測量變倍視頻顯微鏡使用范圍相當廣泛，它觀察物體時能產生正立的三維空間像，立體感強，成像清晰和寬闊，具有較長的工作距離，并可根據觀察物的特點選用不同的反射和透射光照明。配二維測量軟件可對點、線、面等元素進行測量，可自動計算出各元素之間的位置關系，并能將數據導出到Excel中進行編輯、保存。

視頻顯微鏡性能可靠，操作簡單，使用方便，且外形美觀，不僅可作教學示范，生物解剖，觀察分析，由于視頻顯微鏡具有很高的分辨率及大視場的清晰度，因此還可作可廣泛用于農林地質、電子精密機械等行業。視頻顯微鏡特別適合LC裸片的檢驗,LCD印刷粘貼檢驗,LED生產檢驗,PCB板檢驗,沖壓電鍍檢驗，電子元件檢驗。

二、儀器特點

1.動態觀察所測的工件的圖像

2.捕捉、保存、修改、打印圖像

3.基本元素的測量

?、?點：構成點素

?、?線：兩點構成線、等分線段、角平分線、垂線

?、?圓：三點構成圓、等分圓、圓的面積

　④.圓?。喝c(diǎn)構成弧、等分弧

?、?角度：三點構成角、兩直線構成角

?、?矩形、橢圓的面積

4.各種位置關系

?、贉y量點線關系 ②兩線關系 ③線圓關系 ④圓圓關系 ⑤圖像標注

三、技術參數

1.物鏡：連續變倍范圍 0.7X--4.5X

2.總放大倍數：7X--500X

3.變倍方式：轉鼓連續變倍

4.變倍比：6.5：1

5.圓形載物臺直徑：95mm

6.光源：上下鹵素?zé)粽彰?/p>

7.系統總放大倍數：7X-500X（以17寸顯示器，2X的大物鏡為例）
