一、儀器介紹

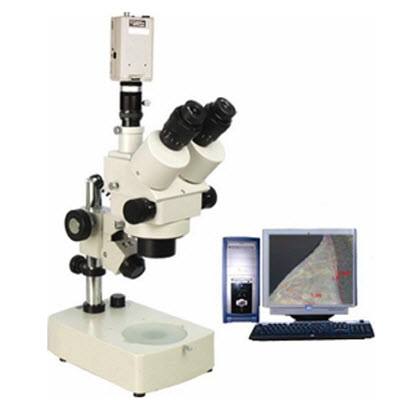

熔深顯微鏡ZOOM-600E在觀察物體時能產生正立的三維空間影像。該儀器具有立體感較強、成像較清晰和寬闊、工作距離長、視場范圍大以及放大倍數大等特點，是焊接熔深檢測的專用標準顯微鏡。 近幾年來，隨著冶金、機械、石化、電力、原子能、航天等現代化技術的高速發展，對產品焊接的穩定性性能的要求也越來越高，而焊接的熔深是焊接機械性能的重要標志與外在表現。因此，對焊接熔深的有效檢測成為檢驗焊接效果的重要手段。上海比目?jī)x器研發的熔深立體顯微鏡采用國外的先進技術，特別適合汽車和航天行業零部件制造領域?qū)附訃?yán)格的要求，可以對各種焊接接頭如對接、角接、搭接和T型接等產生的熔深進行拍照、編輯、測量、保存、打印。

二、技術規格

顯微鏡部分

1.攝像目鏡：直接連接CCD、圖像導入計算機；

2.物鏡變倍范圍：0.7--4.5X

3.變倍比：6.5：1

4.雙目瞳距調節范圍：55--75mm

5.圓形載物臺直徑：95mm

6.移動工作距離：250mm

7.照明系統：上下鹵素?zé)粽彰?/p>

8.總放大倍數：7—400X (以17寸顯示器，2X倍的大物鏡為例)

測量部分：

此軟件系統功能強大能測量所有圖片上的幾何尺寸如點、線、圓、弧以及各元素的相互關系，測量的數據可以自動標注在圖片上，并能顯示比例尺，可導入Excel 文檔進行統計、編輯，也可將圖片和數據一起保存。

1.軟件測量精度：0.001mm

2.圖形測量：點、線、矩形、圓、橢圓、圓弧、多邊形。

3.圖形關系測量：兩點距離、點到直線距離、兩線角度、兩圓關系。

4.元素構造：中點構造、中心點構造、交點構造、垂線構造、外切線構造、內切線構造、弦構造。

5.圖形預置：點、線、矩形、圓、橢圓、圓弧。

6.圖像處理：圖像捕捉、圖像文件打開、圖像文件保存、圖像打印
