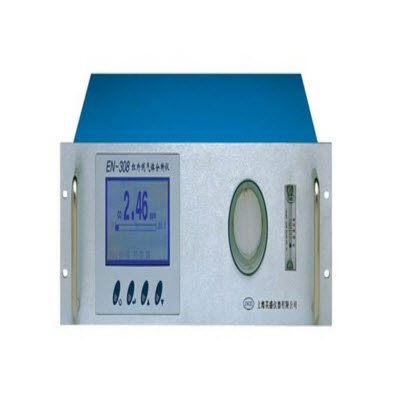

紅外線式氣體分析儀基于非色散紅外吸收光譜(NDIR)的原理,其測量方法是基于氣體對紅外線進行選擇性吸收的原理,當被測氣體通過測量管道時吸收紅外光源發出的特定頻率光(與被測氣體成分有關)使光強衰減,測出光強的衰減程度即確定了被測氣體的濃度。利用這種氣體分子對紅外輻射吸收的原理而制成的紅外氣體分析儀,具有測量精度高,速度快以及能連續測定等特點,在鋼鐵,石油化工,化肥,機械等工業部門,紅外氣體分析儀是生產流程控制的重要監測手段;在環境污染成分檢測和醫學生理研究等方面也都有許多成功的應用.EN-308型紅外線氣體分析儀采用了國際先進的微音器檢測技術和微處理機技術,具有數字化信息處理、人機對話、自動操作提示、大屏幕LCD顯示、上下限報警、標準信號輸出等功能。可連續分析各種混合氣體中的CO、CO2、CH4、NH3、SO2等氣體濃度,廣泛適用于石化、化肥、空分、冶金、建材、電廠等工業生產流程氣體在線分析,也可用于環保監測、衛生防疫、農業和科研等領域.

儀器特點:

薄膜微音檢測器,靈敏度高、壽命長、可靠性高;

檢測器采用前后氣室結構,大大提升了儀器的選擇性,交叉干擾小;

采用振幅調制技術,共模抑制能力強,儀器零點漂移小,穩定性好;

全密封光路,不受環境氣氛的影響;

包封紅外光源,穩定性極高;

鍍金(或不銹鋼)測量氣室耐腐蝕強;

大屏幕LCD液晶顯示,全中文操作菜單;

人機對話、自動提示操作步驟、自動檢測光源電壓、本底基準電壓等工作參數;

雙量程自動轉換,全量程數字化線性處理;

具有二組報警接點輸出,可在全量程范圍內任意設置上、下限報警點;

具有定時自動存儲功能,可隨時查看存儲數據;

具有無紙記錄儀功能,自動記錄被測氣體濃度隨時間的變化曲線;

具有全隔離0~10mA或4~20mA標準信號輸出;

具有RS-232通訊口,可連接串口打印機或與計算機實現雙向通訊;

可選擇增加氧氣測量模塊:測量范圍0~25%O2,分辨率0.01%;O2。

主要技術指標:

測量測量對象:

可選測量組分

可選量程范圍

組分1

CO、CO2、CH4、SO2、NO

微量、常量(%)

組分2

CO、CO2、CH4、SO2、NO

微量、常量(%)

組分3

O2(電化學檢測原理)

0~5%、0~10%、0~25%

測量范圍: 0~** (體積百分比)全量程(根據用戶需要)

*小測量范圍:CO:0~20ppm,CO2:0~20ppm,CH4:0~100ppm,SO2:0~500ppm,NO:0~500ppm

零點漂移:≤±1%FS/7d

量程漂移:≤±1%FS/7d

線性誤差:≤±1%FS

重復性:≤0.5%

輸出波動:≤±0.5%FS

響應時間:T90<10秒

預熱時間:<1h

電源:220VAC±10%50Hz±1%

功耗:≤120VA

環境溫度:5~45℃

環境濕度:5~90%RH

樣氣壓力:2~20Kpa

樣氣流量:200~1000ml/min

樣氣管路接頭:φ6×φ4

輸出信號:0~10mA(允許外接負載1600Ω),4~20mA(允許外接負載800Ω)

報警繼電器接點容量:220VAC/1A,RS-232通訊口

外型尺寸:19”機架式高度3U,483×133×250mm(寬×高×深)

開孔尺寸:443×133mm

儀器重量:約10kg
