主要特點
? 50M采樣/10MHz模擬帶寬的數字存儲示波表（DSO）與4000碼自動量程的真有效值數字萬用表（DMM）相結合，一鍵轉換示波測量功能
? 軟件校準技術，內存校準系數；面板采用全部硅膠按鍵，操作簡便
? DMM功能包括DC/AC電壓/電流真有效值、電阻、電容、頻率、占空比、dBm、二極管/通斷測試；交流電壓帶寬達10kHz，同窗顯示*大/*小值
? DSO實現一鍵（AUTO）自動顯示測量波形
? DSO V/div 和 t/div 自動/手動設置
? DSO觸發模式：自動/正常/單次
? DSO自動測量：數字顯示Vp-p, Vavg, Vrms, dBm
? DSO游標讀出：dV, dt, 1/dt （頻率）
? 顯示內容保持，存儲/讀出多達100組DSO波形和100組DMM數值
? 高對比度可調FSTN LCD帶亮度可調的LED背光
? 可以選擇5~60分鐘內自動關機或連續工作
? 內置鋰聚合物可充電電池，外配AC供電適配器
? USB PC通信接口及上位機軟件（選件）
? 溫度/三極管放大倍數/晶振測量/交流電流外接鉗頭（選件）
儀表特性與技術參數
一般特性
顯示 | 128′128點陣式圖形FSTN LCD | 觀察區域 | prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags"62mmx 62mm |
背光 | 白色，亮度分三級可調 | 輸入電阻 | 10MΩ |
電池 | 內置1000mAh鋰聚合物電池， | 自動關機 | 5 ~ 60分鐘或禁用 |
電力不足提示 | 充電時間 | 大約3~4小時 | |
使用時間 | 約12~16小時 | 存儲能力 | DMM數據與DSO波形各100個記錄* |
使用環境 | 0°C~+40°C;<75%RH | 存放條件 | -10°C~ +60°C ; <90%RH |
外形尺寸 | 86 mm′186 mm′32mm | 重量 | 325g（不含其它附件） |
操作高度 | 0~2000m | 電源適配器 | 110V~250V；7.5V/500mA,開關電源 |
數字存儲示波表特性
模擬帶寬 | D DC ~ 10MHz | *大實時采樣率 | 50Msps |
垂直分辨率 | 8 bits | 非線性度 | ±1 bit |
通道數 | 1 | 耦合方式 | DC/AC/GND |
輸入阻抗 | 10MΩ | 分度 | 垂直±4.8,水平12.8 |
垂直靈敏度范圍 | 50mV/div ~ 200V/div | 時基范圍 | 0.20μs/div ~ 20s/div |
垂直波幅準確度 | ±（5%+ 0.1div） | 時基準確度 | ±（0.01% + 0.1div） |
自動零點參考 | 在DC/dB測量時 | 掃描模式 | Auto/normal/single |
觸發電平 | ± 12 div （每步0.1div） | 觸發斜率選擇 | 上升沿/下降沿 |
觸發位置調節 | ± 6 div （每步0.1div） | 自動設置 | 自動設置時基和垂直幅度 |
游標測量功能 | dV, dt, 1/dt （頻率） | 自動測量功能 | Vp-p, Vavg, RMS, dBm |
自動測量精度 | ±（5%+ 0.1div） | 記錄長度 | 12.8div |
*模擬帶寬**10MHz指電壓衰減**3db時帶寬
*垂直衰減為1-2-5量程切換
*波形存儲100組
數字萬用表特性
所有量程不確定度表示為：±（a%讀數+字?jǐn)?shù)）。校正期一年，到期需要調整，參見售后服務章節。保證不確定度環境條件為：23°C±5°C、<75%RH。
功能 | 量程 | 分辨度 | 不確定度 |
直流電壓 | 400.0mV | 0.1mV | ±（0.75%rdg + 10dgt） |
4.000V | 1mV | ||
40.00V | 10mV | ||
400.0V | 100mV | ||
1000V | 1V | ±（1.5%rdg + 10dgt） | |
交流電壓 真有效值 | 400.0mV | 0.1mV | 50Hz~400Hz ±（1.0%rdg + 10dgt） ±（2.0%rdg + 10dgt） |
4.000V | 1mV | ||
40.00V | 10mV | ||
400.0V | 100mV | ||
750V | 1V | ±（1.5%rdg + 10dgt）（50Hz~400Hz） | |
直流電流 | 40.00/400.0mA | 10μA /100μA | ±（1.2%rdg + 10dgt） |
4.000/20.00A | 1mA /10mA | ||
交流電流 | 40.00/400.0mA | 10μA /100μA | ±（1.5%rdg + 10dgt） |
4.000/20.00A | 1mA /10mA | ||
電阻 | 400.0W | 0.1 ? | ±（1.0%rdg + 5dgt） |
4.000kW | 1 ? | ||
40.00kW | 10 ? | ||
400.0kW | 100 ? | ||
4.000MW | 1kW | ||
40.00MW | 10kW | ±（3.0%rdg + 5dgt） | |
電容 | 51.20nF | 1pF | ±（2%rdg + 10dgt） |
512.0nF | 10pF | ±（1%rdg + 3dgt） | |
5.120μF | 100pF | ±（1%rdg + 3dgt） | |
51.20μF | 1nF | ±（1.5%rdg + 3dgt） | |
100.0μF | 10nF | ±（5%rdg + 3dgt） | |
頻率 | 5.12Hz ~ 10kHz | 0.1Hz ~ 10Hz | ±（1.0%rdg + 5dgt），（信號幅度不小于1Vp-p,AC V或20mA RMS, AC A） |
占空比 | 0.1~99.9% （AC 1Vp-p） | ||
二極管測試 | 開路電壓約1.5 V，*大測試電流約1.5mA | ||
通斷測試 | 判斷電阻：約30? | ||
自動量程切換 | 可以應用于各測量功能 | ||
量程溢出提示 | “O. L” （Over load） | ||
萬用表測量速率 | 2.5次/秒 | ||
動態數據窗口 | 主顯示保持后繼續動態刷新實際測量數據 | ||
dB （-80~+80dB）參考阻抗 | 2, 3, 8, 16, 50, 75, 93, 110, 125, 135, 150, 300, 600, 900, 1000, 1200 ? | ||
保險絲規格 | Φ5×20，0.**/250V Φ10×38，20A/500V | ||
顯示符號及圖標
A | 安培 | AC ~ | 交流 |
AUTO | 自動量程/自動掃描/自動設置 | AVG, avg | 平均值 |
ADP | 溫度/HFE/晶振/外接鉗頭測量模式 | COM | 測量參考端（在輸入?yún)⒖级瞬遄浇?/span> |
COM | 通信（在相關按鈕附近） | CURS | 游標 |
dB | 分貝（交流電平） | DC | 直流 |
div | 分度（示波器模式） | DUTY | 占空比 |
ERASE | 記錄刪除 | EXIT | 退出當前的狀態或選單 |
F | 法拉（電容單位） | hFE | 三極管放大倍數 |
HOLD | 數據/波形保持 | Hz | 赫茲（頻率單位） |
Jx | 晶振測量插座（32kHz~10MHz） | LEVEL | 觸發電平 |
LEFT | 選擇左游標 | LOWER | 選擇下游標 |
MANUA | 手動量程選擇 | MAX | *大值 |
mA | 毫安 | mF | 毫法（電容單位） |
MIN | *小值 | ms | 毫秒 |
mS | 毫西門子（電導單位） | mV | 毫伏 |
NORM | 正常觸發方式 | nF | 納法（電容單位） |
nS | 納西門子（電導單位） | P-H | 峰值保持 |
POS | （水平/垂直）位置 | RANGE | 手動量程選擇 |
READ | 讀出存儲器中的波形/數據 | READY | 準備就緒，等待觸發 |
REL | 相對值 | RESET | 復位或位置回中 |
Restore | 恢復原有設置 | RIGHT | 選擇右游標 |
USB | USB接口啟用 | RUN | 以MIN/MAX模式進行記錄 |
S | 西門子（電導單位） | SAVE | 將當前信號存放到存儲器中 |
SETUP | 設置 | Single | 單次波形 |
STOP | “MIN/MAX”功能的暫停 | TEMP | 溫度測量°C攝氏/°F華氏 |
TIME | 時間，時基 | TRIG | 掃描觸發 |
UPPER | 選擇上游標 | V | 伏特 |
VOLT | 電壓，輸入靈敏度 | mF | 微法（電容單位） |
ms | 微秒 | mS | 微西門子（電導單位） |
W | 歐姆（電阻單位） | DV | 電壓差 |
Dt | 信號時間差寬度 | pq | 選項調節或游標（上/下）移動 |
tu | 選項調節或游標（左/右）移動 | 電池剩余電量 | |
觸發斜率（上升沿/下降沿） | 訊響，通斷測試 | ||
AC適配器連接 | 二極管 | ||
啟用PC通信功能 | 電源開關和自動關機前1分鐘提示符號 | ||
外接鉗頭測量 | **警告（傷害性或極限電壓，電流提示） |
儀表的成套與選件
儀表的成套

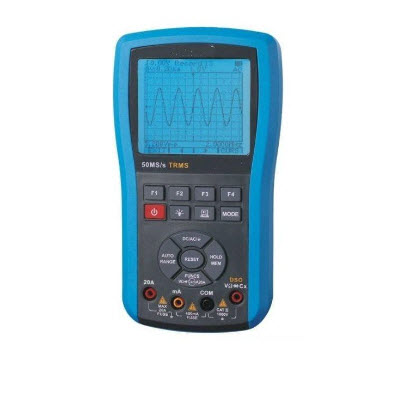

HAD-ET310A主機一臺、雙注塑表筆一付、6V電源適配器一個、牛津包一個、產品手冊一本。
選件；ADP附件一個（溫度/三極管hFE/晶振）、USB接口連接線一條、光盤一張（內含軟件安裝說明）、
