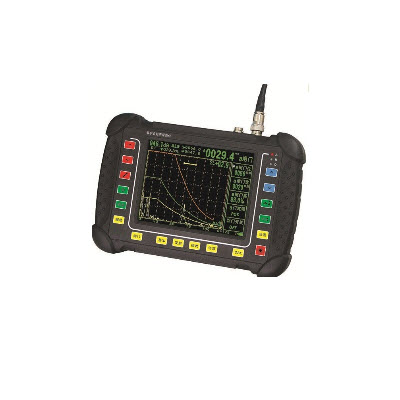

數字式超聲探傷儀   型號：HAD-V6E

 HAD-V6E型數字式超聲探傷儀體現了*新的超聲探傷儀設計和制造技術，**的融合了科技與人性，典雅與時尚。它是一款功能實用、性能**的數字式超聲探傷儀，其質量水平不僅符合，而且還超過了國標（JB/T10061-1999）要求。采用國內**創的一體化電路，免維護設計；獨具發射脈沖重復頻率、幅度和寬度調節功能；高速USB接口系國內**創。完全自主知識產權，便于儀器升級！

HAD-V6E型數字式超聲探傷儀功能和特點：

※ 采用國際*先進（國內**創）的工控型CPU系統，雙CPU協同工作，儀器控制部分與數據處理部分獨立工作，系統運行高速可靠，現場性能**。

※ 全中文觸摸式鍵盤，直觀易記；全中文操作提示，容易掌握，使用方便。

※ 自動測定儀器和探頭（含曲面探頭）性能，儀器校準自動化，可測量材料厚度和材料聲速。日歷時鐘，儀器能自動記錄工作日期和時間。

※ 16個獨立探傷頻道（可擴展**500個頻道），多種探傷工藝和探傷標準自動生成，可自由設置各行業探傷工藝標準，現場探傷無需攜帶試塊。

※ 高靈敏度，增益達110dB，回波抑制1～90％任意可調，不影響儀器增益和線性。

※ DAC、AVG曲線自動生成并能分段制作，取樣點不受限制，并可進行補償與修正。DAC曲線隨增益自動浮動隨聲程自動擴展?？蓪?shí)現指定回波的距離波幅補償。

※ 實時動態記錄探傷波形數據，動態回放探傷波形數據，USB上傳動態探傷波形數據，軟件動態分析探傷波形數據；硬盤式動態記錄，記錄總時間約為兩個小時。

※ 缺陷回波參數（距離、水平、垂直、波幅、dB當量、孔徑Φ值）實時顯示。

※ 具有峰值記憶、回波包絡、波形凍結、焊縫截面示意等功能。

※ 進波和失波報警功能，門位、門寬、門高任意可調。

※ 500組探傷工藝和數據存貯，F(xiàn)LASH RAM存儲器技術（同黑匣子），離電**保存。

※ 數據處理能力強，可按日期和序號進行檢索和處理，可與計算機實現數據通訊。打印報告無需專配打印機。

※ 鋰電池供電，低功耗設計，可連續工作6小時以上。低電壓工作報警和自動保護關機。

※ 小體積，大視角，高清晰，真彩色，彰顯視覺新感觸。在強陽光下無需遮光罩，就能獲得滿意的觀察效果。

※ 超薄（厚僅42mm）、超輕（含電池1.18Kg），性能優越，功能齊全體現科技新魅力；人性設計的舒適手感，使您在探傷時輕松自如。

※ 實時動態記錄探傷波形數據，動態回放探傷波形數據，USB上傳動態探傷波形數據，軟件動態分析波形數據。硬盤式動態記錄，記錄總時間約為兩個小時。

※ ......

HAD-V6E型數字式超聲探傷儀主要技術指標：

探頭方式：直、斜、雙晶、竄透

增益范圍：0～110dB（0.1，1.0，2.0，6.0，12.0，20.0dB步進）

探測范圍：0.0～6000.0mm

頻帶寬度：0.5～15.0MHz

水平線性：<0.1%

垂直線性：<3.0%

分 辨 率：>38dB

動態范圍：>38dB

靈敏度余量（2.5MHz Φ20）：>62dB

閘 門：門位、門寬、門高連續可調

DAC、AVG曲線：任意點，可選擇

打印輸出：存儲波形和數據

顯 示 器：5.7"真彩顯示320×240

電池工作時間：>8小時

工作溫度：-20℃～50℃

電 源：7.2VDC，220VAC

外形尺寸：215（長）×138（寬）×42（厚）（mm）

整機重量：1.18Kg（含電池）
