顯著特點

★窄帶濾波器

★可調的方波或尖波脈沖

★模擬帶寬:0.05-25MHz

★快速、*低60Hz 電子刷新率

★高能鎳氫充電電池

★高亮度、高分辨率彩色液晶顯示屏,可全屏/分屏顯示

★動態波形彩色變化?功能可根據缺陷或*小深度報警條件來改變波形顏色

★屏幕凍結?功能隨時捕捉波形和聲程數據

★自動探頭校準

★聲程數據可以英寸、毫米和微秒顯示

★峰值捕捉和峰值記憶功能

★進波/失波或*小深度報警

★回波-回波測量的雙閘門功能

★ RF 射頻模式下的回波-回波功能

★ RF 模式下的界面門功能

★ RF 模式下的自動或手動極性探測

★ EMAT 探頭優化能力

★外部觸發輸入輸出接口

★擴展軟件功能：高PRF、CSC、AWS等

主要技術參數

顯示屏

彩色液晶顯示:320 X 240像素

標準配置

顯示屏特點

高分辨率、用戶定義的顏色選擇、亮度可調、動態波形顏色變化

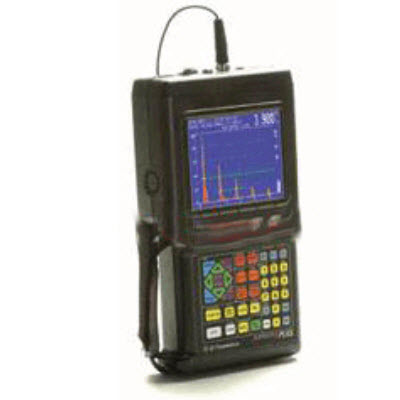

EPOCH 4 PLUS探傷儀包括

顯示刷新率

*低60Hz

EP4/MCA 充電適配器

靈敏度

*大110db 讀出精度分6dB和0.1dB

EP4/BAT 鎳氫充電電池

自動探頭校準

自動校準探頭的零位和/聲速

EP4/CAL-NIST NIST 標定證書

抑制

0-80%,按1%遞增

EP4/MAN 操作手冊

單位

英制,米制或微秒

EP4/TC 攜帶箱

聲速范圍635 - 15240m/s

EP4/PS 不銹鋼支架

零位偏移0-350微秒

EP4/HS 手帶

掃描范圍1- 10000mm

折射角

固定值為0°30°45°60°70°或10°- 85°可變,精度為0.1°

選配件:

波峰記憶

在即時顯示A掃描波形的同時存入波峰包絡圖

EP4/PRE 打印機(230V)

波峰捕獲

凍結波峰記憶的回波包絡圖以便與即時波形比較

EP4/DP-E 顯示屏保護膜

脈沖形式

可調的方波和負尖波脈沖

EP4/ALARM 外置報警器

脈沖能量

低(100V)、中(200V)、高(300V)、*大(400V)

EP4/C-15VGA-6 VGA視頻輸出電

阻尼

50/63/ 150/ 400歐姆

EP4/C-25PRL-6 打印機并口電纜

檢波方式

全波、半波正向、半波負向、RF射頻

EP4/C-USB-6 USB連接電纜

模擬帶寬

0.05 - 25MHz (-3dB)

EP4/EC 外置電池充電器

濾波器

寬帶、窄帶、或可選擇的低通和高通濾波器

探傷方式

脈沖回波、雙發、穿透式

軟件選項

報警方式

可調的閾值正/負、或*小深度報警

EP4P/DAC 報警的DAC曲線軟件

工作溫度0℃ -- 50℃

EP4P/CSC 曲率修正軟件

儲存溫度- 40℃ -- 70℃

EP4P/SPOTWELD 點焊檢查軟件

電源100 -120VAC, 200-240VAC, 50 - 60HZ

EP4P/TVG TVG軟件

電池

內置式可充電NiMH電池

EP4P/FG 浮動門軟件

電池工作時間

5--7小時（取決于顯示屏亮度）；2小時充電時間

EP4PIG 界面門軟件

探頭線接口

BNC 或LEMO 1

EP4P/AWS AWS焊接檢測軟件

鍵盤

英文或國際符號

EP4P/WAVE 波形分析軟件

顯示文字

英、法、德、西班牙、意大利、俄語、日語等

EP4P/DGS/AVG DGS/AVG軟件

通訊接口USB, 與PC機高速連接

EP4P/HPRF 高PRF(1kHz)軟件

高速并行接口

與外部設備高速通訊連接EP4P/LPRF 低PRF(30Hz)軟件

模擬輸出

鍵盤可選的深度或幅度數據的電壓輸出信號

EP4P/BEA 底波衰減器軟件

VGA接口

連接標準的VGA顯示器或A/V投影儀

EP4P/AUTOFREEZE 自動凍結軟件

外型尺寸283 X 166 X 66mm

EP4P/IP-KIT-USB PC界面程序及電纜

重量2.6Kg.(包括電池)
