1、用途及特點：

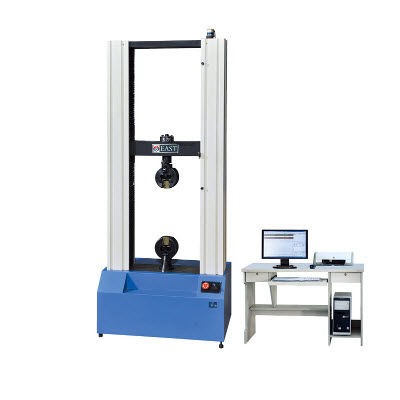

   WDW系列微機控制電子**試驗機(普通型）由立柱和精密滾珠絲杠固定上橫梁和工作臺面，采用交流步進電機及驅動器通過二級同步齒型帶，帶動滾珠絲杠使中橫梁上下移動，實現材料試驗的目的?？筛鶕?jù)GB、ISO、ASTM、JIS、DIN等標準進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破及各種高低溫試驗，可檢測出材料的屈服強度、抗拉（壓、彎）強度、延伸率、定伸強度、非比例強度、彈性模量等

2、主要技術參數

系列

 WDW系列微機控制電子**試驗機（普通型）

規格（kN）

 0．2～5

 02～10

 5～50

 100

結構型式

 單臂式

 小門臺式

      落地門式

*大試驗力（kN）

 0.2、0.5、1、2、5

 0.2、0.5、1、2、5、10

 5、10、20、50

 100

試驗力測量范圍

 2%～**FS

試驗力示值*大誤差

 示值的±1%以內

變形測量范圍

 2%～**FS

變形分辨率

 0.01mm

大變形測量范圍（選配）

 10～500mm

大變形示值誤差

 示值的±1%以內

位移示值誤差

 示值的±1%以內

試驗速度調速范圍

（mm/min）

 0.1～500

 0.1～300

 0.1～200

 0.1～100

速度控制精度

 ±2%

有效拉伸空間

 0～650mm

有效試驗寬度

 ____

 340mm

 380mm

 400mm

電源功率

 0.5kw

 0.8kw

 1.2kw

 1.5kw

主機尺寸

 400×300×1200

 620×370×1240

 700×410×1680

 760×480×1700

重量

 80

 150

 300

 500

標準配置

 主機1臺，聯想計算機1臺，惠普噴墨打印機1臺，電子引伸計1套，手控操作盒1套；拉伸附具1套、壓縮附具1套，彎曲附具1套；其它附具可根據用戶要求制作。

3、產品功能

計算機數據處理軟件采用基于WindowsXP操作系統平臺，可滿足不同材料的試驗方法的需要，完成拉伸、壓縮、彎曲測試要求。

該軟件包括有以下主要特點：內核以Access數據庫為中心，結合SQL語言，便于數據的求取，可方便地加入新的試驗處理方法。主要功能：

l        力值、變形、位移、試驗速度同步測量和顯示。

l        力-伸長、應力-應變、力-時間、應力-時間、伸長-時間、應變-時間等多種曲線實時顯示。

l        可任意刪除已做過的某個試樣的數據。

l        可對曲線進行任意縮放操作、打印，并在曲線上選取參數點（屈服點、彈性等）。

l        參數計算采用VB+SQL語言，可靠、方便。

l        可求取金屬材料的抗拉（壓）強度、屈服強度、δ0.2、非比例強度、總伸長強度、延伸率等。

（2）控制單元：控制系統是*新的計算機軟硬件技術，結合*新的半導體技術，在測力、測位移、測變形、速度控制方面可靠、先進、易操作、靈活、

（3）微機系統：采用聯想品牌微機（包括：主機、17寸液晶顯示器、標準鍵盤鼠標、大容量硬盤）作為主機，完成整機試驗的設定、數據采集、運算處理、顯示打印試驗結果等功能；配有試驗機專用KQL-PowerTest2001中文版和英文版智能化測試軟件包，可根據**標準、國際標準或用戶提供的標準測量判斷各種材料試驗的各種性能參數，并對數據進行統計和處理；然后輸出各種要求格式的試驗報告和試驗曲線。

（4）操作方式：計算機界面操作，計算機自動控制；并配有手控操作盒，含6個按鍵（快升、快降、慢升、慢降、停止、清零），操作更方便，**可靠。

（5）**保護：設備配有機械限位保護、過載自動停機保護、過電流及漏電自動斷電保護、應急開關等保護功能。

4、 產品的優勢

（1）、主機采用交流步進電機及驅動器作為動力源，同步帶和滾珠絲杠副傳動，使整個傳動系統運行平穩，無噪音；更沒有油污染。

（2）、設備外漆采用噴塑處理，在運輸過程不易磕碰，外型美觀大方。

（3）、根據用戶的試驗材料不同每臺試驗機都配有1套相應的拉伸夾具，也可根據要求更換拉伸夾具或增加不同的附具；

（4）、全程通過計算機界面操作，配有手控盒微動或快動操作，方便輕松快捷。具有計算機自動處理功能和試驗曲線顯示，能測量材料的屈服強度等多種功能，也可打印A4幅面的試驗報告；
