編輯日期：2026-03-30

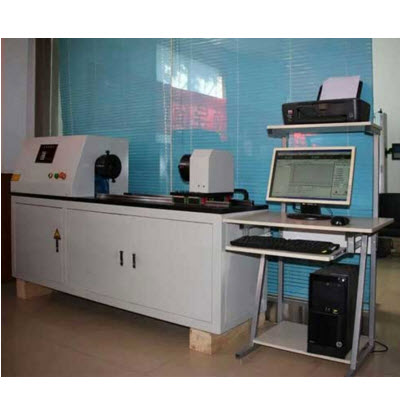

→NDW系列微機控制電子式扭轉試驗機用于各種材料在室溫條件下的扭轉力學性能測試及研究。

　　→圓柱形試件、管型試件、扭矩連續加載、扭矩逐級加載、扭矩、*大扭矩、抗扭強度、屈服強度、上屈服強度、下屈服強度、規定非比例扭轉強度、*大非比例剪切應變、剪切模量等性能指標的測試及研究。

　　→金屬、非金屬、復合材料等扭轉疲勞、疲勞壽命性能測試及研究。

　　→增加附具，可完成金屬與金屬粘結層、金屬與非金屬粘結層、螺栓、閥門、管件、工具扳手、軟質材料、復合材料、絲材等力學性能測試及研究。

　重要特點　

　　1.NDW系列微機控制電子式扭轉試驗機采用臥式、高剛性、高穩定性的負荷機架。機架尺寸可定制。

　　2.載荷自動保持、應力、應變控制、循環控制及自編程控制等多種控制方式。

　　3.高精度對稱性扭矩傳感器，線性寬，穩定性好，保證扭矩的測試精度。

　　4.高速率、低振動、免維護、靜音型交流伺服電機驅動系統。

　　5.內置以太網接口；即停即行功能；操作靈活、隨意切換。

　　6.電路板采用光電隔離設計，抗干擾能力強。

　　7.擁有多種完善的試驗夾具，快速更換；可選環境系統和扭角計。

　　8.寬泛的測試速度，0°～720°/min內任意選擇。

　　9.全數字閉環、多通道、多功能、易操作的測控軟件；數據庫中備有多種試驗方法、標準（ASTM、ISO、DIN、EN、BS等）；試驗數據可隨時保存、查詢、調用；

　　9.1試驗過程的自動控制，扭矩、應力、變形、扭轉角度全閉環控制、顯示，全鍵盤輸入操作和控制模式智能設置系統；控制模式任意設置，無沖擊，平滑切換，加載、卸載平穩。

　　9.2靈活的Excel或Word報告格式，默認格式及自編格式；多項排序，多類型輸出。

　　9.3可重新讀取已經完成試驗，模擬再現，數據再分析、多曲線疊加、比較、遍歷。

　　9.4 試驗曲線可任意選擇坐標軸，可自由放大和縮??；可同時顯示多個曲線扭矩-時間曲線、扭矩-扭角曲線、角度-時間曲線等），可設需要的坐標，滿度自調節。

　　9.5模塊化、開放式編程，滿足個性化要求。具有提示和向?qū)Чδ堋?/p>

　　9.6試驗結束自動返回，智能、**、快捷。

　　9.7自動求取切模量G、規定非比例扭轉應力τp、上屈服強度τeH、下屈服強度τeL、抗扭強度τm等。

　　9.8扭矩和扭轉角自動跟蹤測量，并顯示試驗曲線。顯示試驗的扭矩值、扭轉角、扭轉速度。

　　10.多重保護功能：過載、過流、過壓保護；試樣破斷時**保護；緊急停機保護。

　重要參數　

NDW系列微機控制電子式扭轉試驗機 ±10N.m;±20N.m;±50N.m;±100N.m;±200N.m;±500N.m;±1000N.m;±2000N.m;

1*大扭矩±10N.m-200 N.m±500 N.m;±1000 N.m±2000N.m

2測量范圍2%～**F.S

3扭矩分辨力1/±2000001/±300000

4扭矩示值相對誤差≤±1%； ≤±0.5%

5扭轉角0°～∞

6扭轉角分辨力0.01°/ 可定制0.0001°

7扭轉速度0°～720°/min

8扭轉速度相對誤差設定值的±1%以內

9夾頭間移動距離0～300mm0～600mm0～700mm

10中心線同軸度誤差1000mm 內≤Φ1.0mm

11試驗機主軸中心高度170mm170mm230mm

12設備功率0.4kW0.75kW1.5kW

13電源電壓（須可靠接地）～220V±10%；50Hz

14機器尺寸(LWH)mm900x320x11001750x600x9501800x660x960

15機器重量≈400kg≈700kg≈900kg

16扭轉試驗附具卡式插式Φ8～20mm插式Φ8～32mm

　主要配置　

名 稱內 容備 注

負荷機架臥式、高剛性、高穩定性1臺

驅動系統進口交流伺服調速電機及驅動器1套

測控系統全數字閉環、多通道、多功能1套

扭矩傳感器 1支

試驗夾具 1套

隨機工具 1套

技術資料說明書、裝箱單、合格證、服務單1套

試驗軟件中文版/可定制英文版1套

　可選附件及功能擴展　

　　→扭轉計，扭角分辨力為：0.0001°；

　　→檢定杠桿、砝碼托盤；

　　→高低溫環境試驗系統；

　　→動態疲勞試驗測試，頻率≤2Hz；
