WDS-XD系列數顯式電子**試驗機(大變形/懸臂式)　50N 100N 200N 500N 1000N 2000N 3000N 5000N

　重要功能　

　　建筑防水卷材、瀝青和高分子防水卷材、彈性體改性瀝青防水卷材(SBS)拉伸性能、撕裂性能(釘桿法)、接縫剝離性能、接縫剪切性能指標的測試及研究。

　　自動完成*大峰拉力、次高峰拉力、*大峰時延伸率、第二峰時延伸率、接縫剝離強度、接縫撕裂強度等測試結果。

　　精密的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。

　　依據GB及ISO、JIS、ASTM、DIN、BS等國際標準進行試驗和提供檢測數據。

　　1. 各種橡膠、塑料、薄膜等非金屬材料、復合材料的拉伸、壓縮、彎曲試驗。

　　2. 各種金屬、薄金屬、絲材、細線、纖維、彈性體、泡沫材料性能試驗。

　　3. 紡織、食品、醫藥、化妝、生物材料性能試驗。

　　4. 電子部件的拉脫、剝離、焊接強度試驗。

　　5. 印刷電路板的剝離、彎曲強度、緊固件性能試驗。

　　6. 木制品、紙產品、膠片樣品性能試驗。

　重要特點　

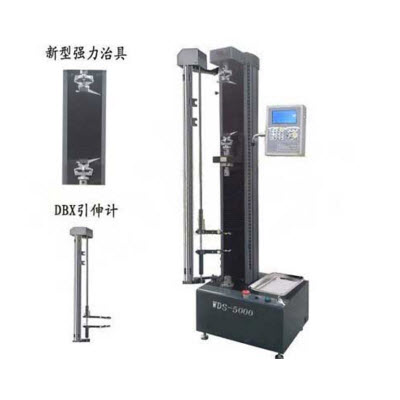

　　1．WDS-XD系列數顯式電子**試驗機采用精密無間隙滾珠絲杠、高剛性、高穩定性的三柱懸臂機架。機架尺寸可定制。

　　2．微電腦系統，實時采集試驗力、加荷速率、變形量，并計算、處理、分析。配備微型打印機，可打印輸出實驗結果。

　　3.高精度測力器，線性寬，穩定性好，保證載荷的測力精度。

　　4.高速率、低振動、免維護、靜音型交流電機驅動系統。

　　5.預留接口，并可實現局域網和互連網的數據傳輸與轉換。

　　6.電路板采用光電隔離設計，抗干擾能力強。

　　7. WDS-XD系列數顯式電子**試驗機擁有多種完善的試驗夾具，快速更換；可選T型工作臺、附件。

　　8.寬泛的測試速度，0.01～500mm/min內任意選擇（可定制高速0.001～1500mm/min）。

　　9. 旋轉式、推拉式DBX系列大變形引伸計，柔觸型卡口、伸縮調整、無摩擦滑行、斷裂無振動；多種系列規格。

　　10.WDS-XD系列數顯式電子**試驗機具有多重保護功能：試驗力過載、位移行程保護；過流、過壓、過熱保護；試樣破斷時**保護；操作提示向導保護；試驗結束自動保護。

　重要參數　

WDS-XD 50 100 200 500 1000 2000 3000 5000

1*大試驗力50N100N200N500N1000N2000N3000N5000N

2試驗機級別1級 / 0.5級

3負荷測量范圍1%～**FS

4示值相對誤差±1.0%以內（1級）/±0.5%（0.5級）

5試驗力分辨力0.01N

6變形分辨力0.01mm

7力控速率調節范圍0.005%-5%FS/S

8力控速率控制精度速率 <0.05%FS時，為±1%設定值以內； 速率 ≥0.05%FS時，為±0.5%設定值以內；

9變形速率調節范圍0.005～5%FS/s；

10變形速率控制精度速率＜0.05%FS/s時，為設定值的±1%以內； 速率≥0.05%FS/s時，為設定值的±0.5%以內；

11位移速率調節范圍0.01～500mm/min；（可定制高速系統0.001-1500mm/min）

12位移速率控制精度為設定值的±1.0%以內；

13加載方式微電腦自動控制

14橫梁移動行程1000mm / 1200mm / 1400mm

15大變形測量范圍10-800mm / 1000mm / 1200mm

16電源電壓～220V±10% 50Hz；（須可靠接地）

17機器功率500w

　主要配置　

名 稱內 容備 注

負荷機架三柱懸臂結構，高剛性1臺

驅動系統交流伺服調速電機及驅動器1套

測控系統微電腦1套

大變形引伸計DBX系列1套

測力傳感器 1支

拉伸附具新型強力1套

壓縮附具￠100mm1套

隨機工具 1套

技術資料說明書、裝箱單、合格證、服務單1套

　重要擴展　

圓試樣拉伸￠4-9mm；

板試樣拉伸0-7mm

抗折裝置跨度10-300mm；壓頭￠2、3、5、10、20、30mm 等多種規格

其它類夾具線材纏繞式夾具、對夾式夾具、M型杠桿式夾具、橡膠波紋夾具、家具表面覆料剝離夾具、90°剝離夾具、建筑砂漿粘結力、土工布、土工格柵、防水板等多種

更多規格詳見 試驗機配件夾具系列
