編輯日期：2026-03-30

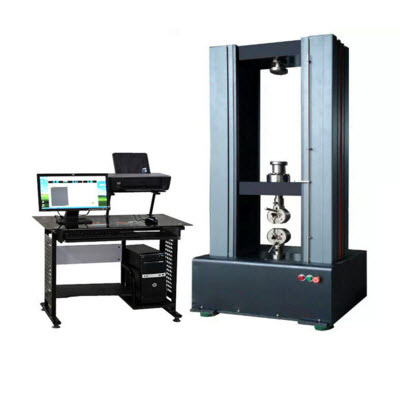

WDW-200/WDW-300，200kN/300kN微機控制電子**試驗機(雙空間) (CE)；

　重要功能　

→對各種金屬材料、非金屬材料、復合材料在室溫環境下進行拉伸試驗、壓縮試驗、彎曲試驗、抗扭轉試驗、剪切試驗等，力學性能實驗測試及研究。

→薄板、板材、帶材、箔材、扁材、線材、棒材、型材、管材、薄片、方形、圓形、矩形、圓環形、鑄鐵、鑄鐵非鐵合金、管段試樣、比例試樣(比例系數k=11.3或5.65)、非比例試樣、全壁厚縱向剖條試樣、全壁厚橫向剖條試樣、矩形橫截面試樣、圓形橫截面試樣。

→各種薄金屬、絲材、細線、纖維、彈性體、泡沫材料性能試驗。

→紡織、食品、藥品、化妝品、橡膠、塑料、薄膜、生物材料性能試驗。

→電子部件的拉脫、剝離、焊接強度試驗。

→印刷電路板的剝離、彎曲強度、緊固件性能試驗。

→木制品、紙產品、膠片樣品的拉伸試驗。

→應力松弛試驗及粘合劑強度試驗。

　重要術語　

→標距；原始標距；斷后標距；

引伸計標距；平行長度；延伸；伸長；伸長率；殘余延伸率；斷后伸長率；斷裂總伸長率； 斷面收縮率；

→*大力；應力；抗拉強度；屈服強度；上屈服強度；下屈服強度；規定非比例延伸強度；原始橫截面積；拉伸力；拉伸斷裂；

　依據標準　

→GB/T228.1-金屬材料拉伸試驗 第1部分：室溫試驗方法；

→GB/T7314-《金屬材料室溫壓縮試驗方法》；

→GB/T232-《金屬材料彎曲試驗方法》

→GB/T10623-《金屬材料力學性能試驗術語》

　重要特點　

→精密無間隙滾珠絲杠、大跨度、高剛性、高穩定性的門式載荷機架，機架尺寸可定制。

→高精度測力器，線性寬，穩定性好，保證載荷的測力精度。

→高速率、低振動、免維護、靜音型交流伺服電機驅動系統。

→內置以太網接口；方便的手持控制器，即停即行功能；操作靈活、隨意切換。

→多種完善的試驗夾具，快速更換；可選T型工作臺、防旋轉夾具/附件裝置、環境系統、引伸計。

→寬泛的測試速度0.001～500mm/min（可定制高速試驗機1000mm/min；1500mm/min；2000mm/min）。

→全數字閉環、多通道、多功能、易操控的測控軟件；多種標準方法（國標、英標、美標、德標、澳標、日標、意標、俄標、歐標/GB、ISO、JIS、ASTM、DIN、BS、EN)。

→試驗過程的自動控制、數據采集、處理、分析、存儲及顯示。

→載荷自動保持、應力、應變控制、循環控制及自編程控制等多種控制方式。

→控制模式智能設置，控制方式之間無沖擊、平滑切換，加載、卸載平穩。

→過程再現和數據再分析、曲線放大、比較、遍歷；曲線可自由放大和縮??；滿度自調。

→操控軟件，采用模塊化、開放式編程、個性化設計，可自行調整。

→標準模塊；權限管理模塊、試驗?zāi)K、控制模塊、分析模塊、查詢模塊、輸出模塊等。

→操作提示和向?qū)Чδ堋?/p>

→靈活的Excel或Word報告格式，可選擇、指定、排序、單獨、合并、多類型輸出。

→網絡數據庫管理。

→試驗結束自動返回，智能、**、快捷。

→多重保護功能：試驗力過載保護；過流、過壓保護；試樣破斷時**保護；操作提示向?qū)ПＷo(hù)；試驗結束自動保護等。

　技術參數　

技術指標/試驗機型號

WDW-200/300

特點

采用進口伺服系統和伺服電機，全數字化測量控制系統

*大試驗力（kN）

200/300

主機剛度（kN/mm）

400

主機精度

主機所有重要零部件均采用日本進口大型加工中心加工，保證試驗機的精度

精密滾珠絲杠精度

16μm/300mm E級所有精密滾珠絲杠副均為磨削加工

試驗力測量范圍

*大試驗力的2%—**/0.4%—**

試驗力準確度

優于示值的±1%（精密級為±0.5%）

試驗力分辨力

*大試驗力的1/500000

變形測量范圍

0.2—**FN

變形測量準確度

在引伸計滿量程的0.2%—**范圍內，優于示值的±1%（精密級為±0.5%）

位移分辨力

0.001mm

力控速率控制范圍

0.005—5%FN

力控速率控制精度

速率<0.05FN/s時，為±2%設定值以內；速率≥0.05FN/s時，為±0.5%、±1%設定值內

變形速率控制范圍

0.005—5%FN

變形速率控制精度

速率<0.05FN/s時，為±2%設定值以內；速率≥0.05FN/s時，為±0.5%設定值內

位移速率控制范圍

0.001mm/min—500mm/min

位移速率控制精度

速率<0.01mm/min時，設定值在±1%以內；速率≥0.01mm/min時，設定值在±0.2%內

恒力、恒變形、恒位移控制范圍

0. 5—**FN/s

恒力、恒變形、恒位移控制精度

設定值在≥10%FN時，設定值的±0.01%以內；設定值＜10%FN時，設定值的±1%以內

拉伸行程

650

試驗空間寬度

600

主機外形尺寸

1150×770×2717

附具形式

標配楔形拉伸附具、壓縮、彎曲附具及用戶提出的其他附具

電控系統安裝方式

底置式

質量

1600

電機功率

3

整機形式

落地式
