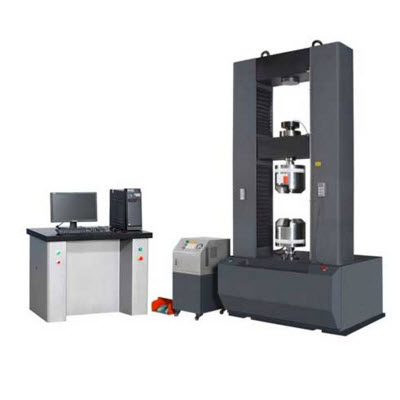

CMT5000大門式微機控制電子**試驗機是電子技術與機械傳動相結合的新型材料試驗機，它具有寬廣準確的加載速度和測力范圍，對載荷、變形、位移的測量和控制有較高的 精度和靈敏度，還可以進行等速加載、等速變形、等速位移的自動控制試驗，并有低周載荷循環、變形循環、位移循環的功能。

該系列機型主要適用于試驗負荷低于600kN的金屬材料試驗，具有多種可選的機型結構，如下空間機型、上拉下壓雙空間機型、上壓下拉雙空間機型等，可增配環境箱、高溫爐做環境試驗。

　主要功能　

用于各種金屬材料試樣的拉伸、壓縮、彎曲、剪切、剝離、撕裂等試驗，以及一些產品的特殊試驗。

　主要特點　

1：采用高速DSP平臺，其高集成度、強大的控制、數據處理能力、高可靠性，是采用其它處理器的試驗機所無法比擬的。

2：采用基于神經元自適應PID算法的全數字、三閉環（力、變形、位移）控制系統，實現力、變形、位移全數字三閉環控制，各控制環間可自動切換，并在各方式間切換時實現無沖擊平滑過渡。

3：可進行試驗力、變形、位移等速率控制及保持。

4：閉環控制參數在線辯識。

5：高精準24Bit數據采集系統，高分辨率，可擴展**8路AD采集。

6： USB1.1通訊，通訊速率為12Mb/s，采用全速模式，批量傳輸方式。

7： 系統板采用4層PCB獨特抗干擾布線方法，抗干擾能力強。

8：除電源接口外，其它接口一律采用標準USB式接口，即插即用接口此種接口可實現熱插拔，即具有即插即用功能。接口特性可由軟件在線設置。使得各接口布局工整合理，插拔方便。

9： 整個控制系統具有很高的性價比、高可靠性。

10：采用微機控制全試驗過程，實時動態顯示負荷值、位移值、變形值、試驗速度和試驗曲線。

11： 采用微機進行數據處理分析，試驗結果可自動保存，試驗結束后可重新調出試驗曲線，通過曲線遍歷重現試驗過程，或進行曲線比較、曲線放大。

12： 全中文的Windows平臺下的試驗軟件，具有很強的數據和圖形處理功能， 可即時打印出完整的試驗報告和試驗曲線。

13：具備完善的限位保護、超載保護、急停等**保護功能。

　滿足標準　

《GB/T16491-2008 電子**試驗機》

　應用行業　

計量質檢；橡膠塑料；冶金鋼鐵；機械制造；電子電器；汽車生產；紡織化纖；電線電纜；包裝材料和食品；儀器儀表；醫療器械；民用核能；民用航空；高等院校；科研實驗所；商檢仲裁、技術監督部門；建材陶瓷；石油化工；其它行業。

　原裝配置　

拉伸夾具 1套；彎曲夾具1套；壓縮夾具1套

　可拓展配置　

電子引伸計；大變形（旋轉式或固定式）；高低溫箱；高溫爐；T型工作臺，可根據客戶提供的試驗標準或試驗試樣選擇的夾具或特殊設計的夾具與附件，費用另計。

　技術參數　

型號

CMT5505、CMT5605

測量參數

*大試驗力

500kN 、600kN

試驗機級別

0.5級/ 1級

試驗力測量范圍

0.2%～**FS（0.5級）/0.4%～**FS（1級）

試驗力示值相對誤差

±0.5%（0.5級）/±1.0%以內（1級）

試驗力分辨力

1/500000FS

變形測量范圍

0.2～100％FS

變形示值相對誤差

±0.50%以內

變形分辨力

1/500000 FS

大變形測量范圍

10～800mm

大變形示值相對誤差

±0.50%以內

大變形分辨力

0.008mm

橫梁位移示值相對誤差

±0.50%以內

位移分辨力

0.015μm

控制參數

力控速率調節范圍

0.005～5％FS/S

力控速率相對誤差

±1%設定值以內

變形速率調節范圍

0.02～5％FS/S

變形控制速率相對誤差

速率＜0.05％FS時，為±2%設定值以內；

速率≥0.05％FS時，為±0.5%設定值以內

橫梁速度調節范圍

0.001～300mm/min

橫梁速度相對誤差

速率＜0.01 mm/min時，設定值的±1.0%以內；

速率≥0.01 mm/min時，設定值的±0.2%以內；

恒力、恒變形、恒位移控制范圍

0.5％～100％FS

恒力、恒變形、恒位移控制精度

設定值≥10％FS時, 設定值的±0.1%以內
