主要技術指標

CY-500

CY-1000

CY-2000

CYD-3000

CYD-5000

交流磁化電流

峰值

有效值

峰值

有效值

峰值

有效值

峰值

有效值

峰值

有效值

0-700A

0-500A

0-1400A

0-1000A

0-2000A

0-1400A

0-3000A

0-2100A

0-5000A

0-3500A

半波直流磁化電流

-

-

-

-

-

-

0-2000A

0-1000A

0-4000A

0-1600A

退磁電流

0-700A

0-500A

0-1400A

0-1000A

0-2000A

0-1400A

0-3000A

0-2100A

0-5000A

0-3500A

電　　源

單相220V

兩相380V

重　　量

7KG

16KG

23KG

55KG

120KG

 一、概述

1．用途

CYD-5000多用磁粉探傷儀是移動式磁力探傷儀，是小車式磁粉探傷設備。它根據磁化原理設計制造而成，符合JB/T8290-1998《磁粉探傷機》標準。適用于機械、汽車、航空、內燃機、鐵道等行業對鐵磁性材料制成的零件的無損檢驗。能發現零件內外表面及近表面因鑄造、鍛壓、拉伸、淬火、研磨、疲勞而產生的裂痕以及夾渣等極細微的缺陷（深離零件表面的缺陷不可用此法檢查）。能對被探傷工件進行交流磁化、直流磁化和自動退磁，能用作外加法磁力探傷和剩磁法磁力探傷；能固定在車間或?qū)嶒炇沂褂茫材軘y帶到探傷現場使用；配以附件，能使各種零件的異形部位獲得合適的磁化；能使大尺寸零件分段局部磁化。

 2．原理

    該設備磁化電源的主電路采用可控硅無節調壓電路，利用隔離主變壓器以低電壓大電流方式輸出，對工件進行磁化，從而就可檢查出工件表面和近表面因鍛壓、拉伸、淬火、研磨、疲勞而引起的裂痕及夾渣等細微缺陷。

 控制電路采用集成電路技術，利用改變可控硅導通角來調整主電路輸出電流的大小，磁化電流連續可調，并具有斷電相位控制功能，既可用于連續法探傷，又可用于單方向磁化時的剩磁法探傷。直流磁化，采用了全波直流，使比較深的裂紋能夠被發現；交流自動退磁能從所用磁化電流自動漸降到零，使剩磁消失，操作方便、效果好，儀器利用調整可控硅導通角的大小來調整磁化、交流退磁電流的大小，設計合理，工作可靠。

本機的交流和直流輸出電壓低于36V，因此不會對人體構成電的傷害。

本機可濕法探傷，也可干粉探傷。

 3．磁粉探傷基本原理

 自然界中磁力線總能保持其連續性。當鐵磁性工件放在使其飽和的磁場中時，磁力線便會被引導通過工件。如果磁力線遇到工件材料上的不連續（即裂紋、夾渣、氣孔等缺陷），而磁力線為了保持自己的連續性，則**須繞過這些缺陷。

 若這些缺陷位于材料的表面或近表面，但由于工件中的磁力線已達到飽和狀態，則磁力線就會繞過這些磁導率較低的（磁阻較大）區域而泄漏出工件表面形成“漏磁埸”。這樣在缺陷的兩側便會產生磁極,將磁粉（或磁懸液) 噴灑于有缺陷工件表面，則缺陷磁極吸引磁粉，便可形成明顯可見的線狀或點狀堆積。

    **須說明，工件經磁化后并不是所有的缺陷都能顯示。當缺陷方向平行于磁力線時，磁力線就不能泄漏出工件表面，只有當磁力線與缺陷延展方向互相垂直或成一定夾角時，缺陷才能顯示出來。

    如缺陷離工件表面較深，磁力線雖然也能形成彎曲，但還不致于暴露在工件表面之外，則不會產生較大的“漏磁埸”，因此此刻的缺陷顯示可能較弱或完全不顯示。

二、 設備的主要技術指標

1．1磁化電流：  AC    0－5000A （峰值）    連續可調

                    帶斷電相位控制功能

                 DC   0－5000A (平均值） 連續可調

 2．剩磁穩定度：     單方向磁化  ±5％

 3．磁化效果：      工件表面用A型15/50試片貼面，顯示清晰

 4．電源:          二相三線  AC 380V±10%  50HZ  *大約 100A

 5. 暫載率:        ≥10%

6.輸出負載條件：120m㎡銅芯軟電纜5m肆根

三．控制電路工作原理

 該機電路原理圖見附圖。將電源電纜插頭插入儀器插座，將電纜的三相四線插頭插入電網配電板插座，接通配電板開關，儀器主電路已接通電網。打開電源開關S1，控制電路接通，電源指示燈亮。本機主控電路部分的可控硅V1、V2及主變壓器T1構成磁化主電路。磁化電流的大小由觸發電路通過改變V1、V2的導通角來實

 A指示磁化電流的大小。

 可控硅觸發電路的觸發信號分別由AP1產生，RP1為電流調節電位器，調節其輸出脈沖的移相角。

 AP1的電源由電源變壓器T2提供。

可控硅觸發電路電原理圖見附圖。

 AP1是可控硅觸發電路板，該板上的電路主要由以下幾部分組成：

1． 12V直流電源

2． 脈沖同步電路

3． 移相電路

4． 脈沖形成電路

5． 斷電相位控制電路

6． 光電耦合隔離電路

7． 放大驅動電路等組成

  該電路具有結構簡單，性能可靠，帶斷電相位控制功能等特點。

四．搬運、開箱和安裝前的準備

1．開箱

    開箱時應按照裝箱單檢查設備、附件、備件是否齊全，機器突出部位有無損壞。

2．安裝

  安裝前的準備

      安裝前應認真擦去裸露金屬表面的防銹油，擦凈后在外露的無涂層金屬表面抹上一層機油。

 打開夾持裝置門板，檢查導線、走線槽和電機有無受潮，接線有無松動、脫落，機內配電板上有無導線脫落。

    檢查內部元器件、印制板，接線端子等在運輸過程中有無受潮、松動，并檢查導線有無脫落，如有應及時排除。

     將三相電源布置到探傷機擺放位置，并在設備附近應設置合適的電源總開關。

五．設備安裝注意事項

 本設備應在清潔干燥，無粉塵，無污染，無腐蝕性氣體，通風良好的環境中放置和使用, 避免陽光直射和劇烈沖擊碰撞。

 本設備適應環境溫度：－10°C～＋40°C，相對濕度：≤85％。

并且電源進線截面應 ≥ 10mm2。

   使用本設備在**上**須注意的問題:

1．設備的外殼**須具有良好的接地?。?！

2．探傷機在進行磁化操作時會對外輻射較強磁場，對某些不能在強磁場中工作的儀器和設備，**須移開或加強屏蔽。

3．本機采用二相380V交流電供電.

4．電網中不應存在有強烈的中頻干擾，以免損壞電器元件，影響設備正常工作。

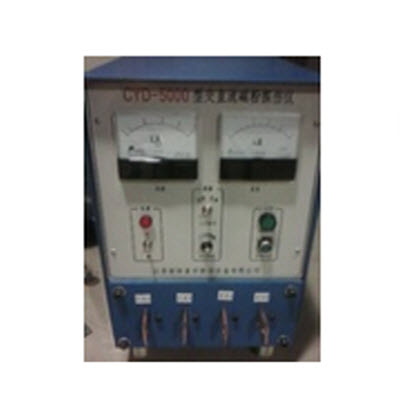

六．面板及按鈕功能

    電源“開關”： 為工作電源開關， 右旋為開，左旋為關

   “KA”   表：  指示磁化電流大小

   “電流調節”：  調節磁化電流的大小

   “工    作”：  “磁化退磁”轉換開關在“充磁”位按“工作”按鈕可對工件上磁，“退磁”位按“工作” 按鈕可對工件進行自動衰減式退磁。 （交流狀態）

七．設備的操作

 1．磁懸液的配制

    水劑磁懸液的配制

    磁粉:4－5克/升水

 分散劑：0.2% 檢查液重量

 防銹劑：0.5% 檢查液重量

    油劑磁懸液的配制

 (應使用無味煤油或磁粉探傷專用載液)

    磁粉：3－4克/升無味煤油

 2．磁化電流的選擇

磁化電流一般可以下式計算

  連續法：I=8D～15D

  剩磁法：I=15D～30D

  式中    I－為電流值A

          D－試件直徑或*大寬度

 以上為推薦數值，如果試件有特殊要求時，I與D、H的關系可由靈敏度試片試驗確定。

 3．試車

    試車時先進行試驗，然后裝上工件，根椐磁化規范將電流調整**適當數值，進行靈敏度試驗。先將A型15/50試片貼在被探試件表面，然后調節磁化電流，噴灑磁懸液，點動“工作”按鈕，直**試片清晰顯示，此時的磁化電流值即為*佳值。

4.注意事項

    4．1在操作使用本機前應仔細閱讀使用說明書，熟悉該機的技術性能和工藝規范，仔細檢查接線,根據安裝工藝要求調整好磁化電流，后方可操作。

   4．2本機應在清潔、干燥、無強烈振動、無高溫及無腐蝕氣體、 通風良好的環境中使用或存放。

   4．3嚴禁使用低閃點煤油 ?。?！

   4．4本機為半自動探傷設備，操作人員操作設備時**須集中注意力。開機狀態不得離開。

   4．5機器接地線應可靠接地，且接地線截面不小于6mm2。

4．6由于被檢測工件每次噴灑磁懸液工件都要帶走一些磁懸液，因此**須定期補充磁粉載液和磁粉，以保證探傷工藝的正確實施。

   4．7磁化電源部分，非檢修時不得隨意打開。切忌工作時打開!!

4．8本機久藏復用時，除檢查設備內外各電纜接線端有無松動、氧化、斷線、脫落、接地線連接是否完好外，還要進行重新試車后才能投入正常使用。

5． 操作

  設備的各項檢查工作準備就緒，并確認無誤后，接通“電源”開關，此時電源指示燈亮.

  將磁化電流調節電位器調***小位置，按下“工作”按鈕，按照探傷工藝要求將磁化電流由小到大調**合適位置。磁化電流的大小，應在磁化電流出現時調節。

  將A型15/50試片貼于試樣上，噴灑磁懸液，點動“工作”按鈕，觀察試片顯示，以此判斷磁化電流是否合適，磁懸液濃度是否符合要求，或磁粉是否失效。

     一切檢查工作就緒，即可根據探傷需要進入實際探傷操作。

八．故障維修

    非專業修理人員不從事本機的維修工作

 維修人員**須仔細閱讀本說明書，熟悉設備性能，弄懂電路原理，搞清各元器件在機上的位置，備齊相應工具，方可進行維修。

    電源指示燈不亮：

                檢查安裝板上安裝的三相電源是否有缺相，若正

                常，可能是電源指示燈泡壞。

電流隨機脈動輸出：

             電網上存在有強烈的中頻干擾。

電流無指示：

             磁化開關S3是否打開。

               電流表無指示，檢查電位器上是否有

               雜質或彈性接觸片是否嚴重磨損。

               表頭電路板螺絲松動，連接到互感器的接線端松動

               脫落。

               AP1上的J1的觸點接觸不好。

               可控硅觸發脈沖不正常，使電路無電流輸出或形成

               半波.。

磁化電流滿度且不可調：

            電網上存在有強烈的中頻干擾，引起可控硅擊穿短

            路。

   磁化時聲音異常：

               電網上存在有強烈的中頻干擾。

               AP1上的三極管V10漏電。

               或AP1上的其它故障。

   主變壓器發熱或燒毀：

               電網上存在有強烈的中頻干擾。

               AP1上的三極管V10漏電。

               或AP1 上的其它故障。
