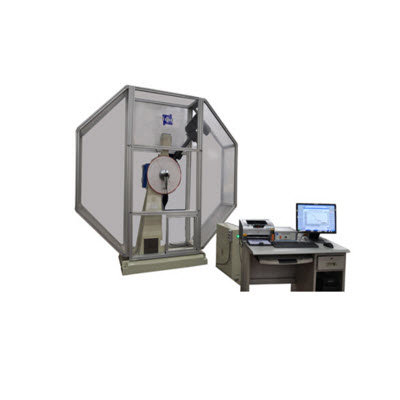

JB-W500L儀器化沖擊試驗機
一、項目簡介
儀器化擺錘試驗機通常又叫擺錘示波沖擊試驗機或數字化擺錘試驗機，是目前擺錘試驗機中*高檔的一種產品。我單位經過五年的努力，成功開發出了儀器化擺錘試驗機（數字化沖擊試驗機），我單位開發的儀器化擺錘試驗機沖擊能量測控系統采用先進的虛擬儀器技術設計，功能完善、操作方便、測試精度高，是一套可以完全替代進口的系統。通過測試沖擊力值、采集與分析沖擊過程數據、繪制能量變化曲線，給出材料斷裂不同階段明確物理學意義與解釋，為研究、分析材料斷裂過程的行為，提供詳細準確的數據。
二、使用領域
廣泛應用于機械冶金，航空航天，大專院校、科研院所、核電等各領域用于測量金屬材料的沖擊韌性值和金屬材料在動負荷下的抗沖擊能力。
三、依據標準
ISO14556:2000《Steel-Charpy V-notch pendulum impact test-Instrumented test method》；GB/T19748-2005《鋼材夏比V型缺口擺錘沖擊試驗儀器化試驗方法》；
GB/T3808-2002《擺錘式?jīng)_擊試驗機的檢驗》；
GB/T229-2007《金屬夏比缺口沖擊試驗方法》；
GB/T18658《擺錘式?jīng)_擊試驗機用夏比V型缺口標準試樣》；
ASTME23
四、方案特點描述
該設備可完成以下功能：揚擺；放擺；沖擊；
擺錘電磁離合器制動；
沖擊后自動掛擺；擺動揚擺；
空打標定；周期檢測；無效試驗判別；
報告自動生成；
簡單數據庫；揚角測試；能量損耗測試；
數據、曲線的保存和再現、打印，波形光標讀數；
測試數據包括：沖擊速度，沖擊時間，沖擊能量，吸收能量，位移，信號上升時間，裂紋形成能量，裂紋擴展能量，屈服力、*大力、不穩定裂紋擴展起始力、不穩定擴展終止力四個關鍵點以及對應的時間、位移、能量等24個數據；
測試曲線包括：載荷－時間；載荷－位移；能量－時間；能量－位移；位移－時間五種。
五、工作原理
測控系統簡要工作過程如下：先通過軟件給一揚擺信號，此時編碼器(安裝在擺錘轉軸上)開始測試揚角，當揚角接近預揚角時，再給一停擺信號，擺錘停在預揚角位置；揚好擺、放好試樣后即可做試驗，通過軟件給一沖擊信號，信號控制擺錘脫鉤裝置，擺錘脫鉤下擺打擊試樣，在打擊試樣過程中，沖擊力傳感器(由擺錘刀刃改制而成)測試試樣所承受的力--時間曲線，同時在整個擺錘動作過程中編碼器一直工作測試擺錘揚角（α）與反揚角(β)，擺錘沖擊完試樣后還具有一定的動能，擺錘會繼續揚到一定高度(反揚角β)，然后回?cái)[，當回?cái)[的揚角接近反揚角大小時(動能接近0)，再給一揚擺信號，使擺錘繼續上揚，當達到預揚角位置時，軟件再給一停擺信號，擺錘掛在掛鉤上。此時，放好試樣即可進行下一試驗，如果不做試驗，通過軟件給一放擺信號，擺錘緩慢放到*低位置，放擺過程中編碼器測試放擺角度，當接近揚角位置時，給一停擺信號，擺錘停在*低位置。根據編碼器測得的沖擊過程中的揚角(α)和反揚角(β)可以由公式(1)計算出試樣的吸收能量。由沖擊力傳感器測得的力---時間曲線，通過運算可以得到能量---時間、能量---位移、力---位移曲線，并且通過對曲線上特征的分析可以給出四個特征值點(屈服點、*大值點、失穩起始點、失穩終止點)的測試數據。
W =mgl(cosβ—cosα )(1)
式中：W--試樣的吸收能量(J)
m--擺錘的質量
g--試驗地的重力加速度(m／s2)
α--擺錘的揚角(°)
β--擺錘打擊完試樣后的反揚角(°)。
六、技術指標
1. 沖擊能量： 500J
2. 擺錘力矩 267.9492NM 401.9238NM
3. 標度盤刻度范圍： 0～500J
4. 沖擊刀刃圓弧半徑： 2～2.5mm；
5. 擺錘中心**沖擊點(試驗中心)距離: 800 mm
6. 擺錘預揚角: 150°
7. 沖擊速度: 5.4~5.5 m/S
8. 試樣支座跨距: 40 mm
9. 試樣支座端部圓弧半徑: 1-1.5 mm
10. 試樣支座支撐面傾角: 0°
11. 沖擊刀圓弧半徑: 2-2.5 mm
12. 沖擊刀兩斜面夾角: 30°
13. 沖擊刀刃厚度: 16 mm
14. 試樣規格: 10×10×55 mm、10×7.5×55 mm
10×5×55 mm
15．計算機顯示*小分辨值 0.1J
16.試驗機重量: 約1500KG
17.試驗機外形尺寸: 2300*600*1400 mm
18.電源: 三相四線制50HZ、380V、550W(主電機)
19.載荷傳感器：量程50kN，精度優于1%；
20.沖擊力傳感器：精度優于1%；
21.角度分辨率： 0.025°
22. 沖擊力傳感器響應頻率：≥100KHz
23、誤差：±10%Ak(標準能量值，Ak ≥40J)
23.數據采集卡：國外進口的高性能數據采集卡，采樣率≥1．25M，優于1MHz
