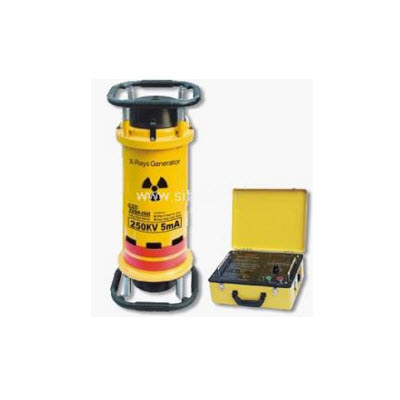

XXG3005射線探傷機（陶瓷管定向）
一、 概述
配備微機型控制器的變頻氣絕緣攜帶式X射線探傷機是我推出的換代產品。這種新型的控制器除了具有體積小、重量輕、攜帶方便、操作簡單、故障自檢等特點外，尤其具備了抗干擾能力強，工作穩定性好，運行可靠等優點。隨著這種新型探傷機的不斷推廣和應用，該系列探傷機一定會受到廣大用戶的歡迎和認可。
這種攜帶式X射線探傷機可廣泛應用于造船、機械制造、航空、鐵路、壓力容器、鍋爐、石油、化工、國防工業等部門，進行無損傷探傷。特別適用于施工現場和高空作業。
X射線無損探傷是利用材料厚度的不同對X射線的吸收程度產生差異，通過X射線透照攝片，從軟片上顯示材料、零部件及焊縫的內部缺陷。再根據缺陷的性質，大小和部位來評定材料或產品的質量。
在本系列探傷機中，X射線發生器采用SF6氣體絕緣和陽極接地，電風扇強迫冷卻；控制器采用了先進的微機控制系統，可控硅模塊調壓，主、副可控硅逆變控制及穩壓、穩流等先進的電子線路，抗干擾線路。整機性能得到了顯著地提高。
二、技術參數
型 號
XXG3005
電源
AC220V+-10% 50Hz
電源容量（kW）
>3.0
管電壓(Kvp)
170-300
*大管電流mA
5
焦點尺寸mm x mm
2.3×2.5
管頭重量
36
控制器重量
17.5
X射線束輻射角
40°+5°
*大穿透A(mm)
50
絕緣方式
SF6 氣體
環境溫度
-25℃-+40℃
相對濕度
不大于85%
透照條件
1、焦距：900mm
2、曝光時間：5分鐘
3、膠片：天津Ⅲ型膠片，雙面鉛箔增感
4、暗室處理：溫度+-2℃，顯影5分鐘，黑度≧1.5
**工作壓力
0.35-0.50mPa(低于0.35 mPa時禁止使用)
三、 系統構成
每種型號的X射線探傷機均是由控制器、X射線發生器、電源電纜、連接電纜及附件組成。
1、控制器
（1）控制器為手提箱式結構。所在操作按鈕均設置在面板上。電纜插座、電源開關及接地端子設在右側面的插座盒內?？刂破魇疽鈭D見附圖。
（2）控制器內部主要包括下列部件：
A、KV控制板；
B、mA控制板；
C、微機控制板（包括計時顯示、故障代碼顯示）；
D、保護板；
E、可控硅高壓模塊
F、LC濾波器；
G、主、副可控硅逆變系統；
H、冷卻風扇。
2、X射線發生器
（1）X射線發生器為組合式。X射線管、高壓變壓器與絕緣氣體（SF6）一起封裝在桶狀鋁殼內。X射線發生器一端裝有風扇和散熱器。警示燈亮表示探傷機系統進入準備工作狀態，將有X射線產生（在產生X射線期間，警示燈仍一直亮）。發生器示意圖見附圖。
（2）X射線發生器主要包括下列部件：
A、X射線；
B、高壓變壓器；
C、溫度繼電器；
D、氣體壓力表；
E、連接電纜插座；
F、警示燈；
G、X射線管冷卻風扇；
H、充、放氣閥。
四、工作原理簡述
1、本機控制器采用可控硅單相橋式整流電器，整流后的電壓經LC濾波回路變?yōu)槠交绷麟妷?。該電壓?jīng)可控硅斬波回路變成頻率可變的單方向脈沖，送給高壓脈沖變壓器做為X射線發生器的電源。毫安（mA）穩定單元可以隨X射線管燈絲電壓的提高或降低改變單向脈沖的頻率，以保證X射線管管電流的穩定。千伏（kV）控制單元可以連續控制管電壓的高低，以適應不同材料的攝片要求。抗干擾回路增強了控制系統免受來自X射線發生器高電壓沖擊的能力。
2、X射線發生器系防電擊式。X射線管陽極接地，并設有過溫保護裝置。一旦出現溫度過高現象，控制器能自動切斷高壓，以防止X射線管因過熱而損壞。
3、電源電壓波動可通過控制器本身自動調整，以保證獲得穩定的X射線。曝光時間及整機狀態由單片微型計算機進行控制，曝光時間*長可預置為5分鐘。
五、整機及附件
1、 X射線發生器（1臺）
2、 控制器（1臺）
3、 連接電纜（9芯）25米（1條）
4、 電源電纜（3芯）10m （1條）
5、 保險絲（20A） （5只）
