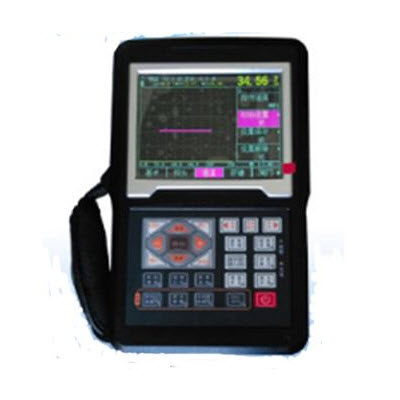

SH620E數字超聲波探傷儀

一、產品概述

    數字超聲波探傷儀能夠快速便捷、無損傷、精確地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷，并且可以對探傷過程實現動態錄像，廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、軍工、航空航天、鐵路交通、汽車、機械等領域。它是無損檢測行業的**備儀器。

二、功能特點　

●高精度定量、定位，滿足了較近和較遠距離探傷的要求；　

●近場盲區小，滿足了小管徑、薄壁管探傷的要求；　

●自動校準：自動測試探頭的“零點”、“K值”、“前沿”及材料的“聲速”；　

●自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；　

●自由切換三種標尺（深度d、水平p、距離s）；　

●自動增益、回波包絡、峰值記憶功能提高了探傷效率；　

●自動錄制探傷過程并可以進行動態回放；　

●φ值計算：直探頭鍛件探傷，找準缺陷*高波自動換算孔徑ф值；　

●500個獨立探傷通道（可擴展），可自由輸入并存儲任意行業的探傷標準，現場探傷無需攜帶試塊；　

●可自由存儲、回放300幅A掃波形及數據；

●—斜探頭一鍵式自動校準，直探頭自動校準。

● 鑄鍛件探傷：AVG曲線自動生成（大平底AVG功能，直接利用工件大平底自動制作AVG曲線，直接顯示缺陷的當量值，無需對比試塊，每個工件可以針對性制作AVG曲線，使產品檢測更加準確）

焊縫探傷：DAC曲線自動生成， 并可以分段制作，取樣點不受限制，并可進行修正與補償；　

● 6DAC曲線制作,焊縫探傷更加精確

● B掃描功能，清晰顯示缺陷縱截面形狀　

● 可以自由輸入任意行業標準；　

● 與計算機通訊，實現計算機數據管理，并可導出Excel格式、A4紙張的探傷報告；　

● IP65標準鋁鎂合金外殼，堅固耐用，防水防塵，抗干擾能力**；　

● 利用PC端通訊軟件可以升級儀器系統的功能；　

● 26萬色真彩屏超高亮顯示，亮度可調，適合強光、弱光的工作環境；　

● 高性能**環保鋰電池供電，可連續工作10小時?！?nbsp;

● 實時時鐘記錄：實時探傷日期、時間的跟蹤記錄，并存儲；　

● 掉電保護，存儲數據不丟失；　

● 探傷參數可自動測試或預置；　

● 數字抑制，不影響增益和線性；　

● 屏幕保護：“自動關機”、“文字”、“自由定制”等多種屏保模式自由更改；　

● 增益補償：對表面粗糙度、曲面、厚工件遠距離探傷等因素造成的Db衰減可進行修正；　

● PC端通訊軟件軟鍵盤操作，實現了計算機控制探傷儀主機進行探傷的目標；　

重要輔助功能　

●角度和K值兩種輸入方式　

●回波次數分析　

●電源狀態指示　

●閘門聲光報警　

●DAC聲光報警　

●屏幕的凍結和解凍　

●時鐘顯示　

●休眠和屏?！?/p>

三、技術參數

掃描范圍

 0～10000mm鋼縱波

工作頻率

 0.4MHz～20MHz

垂直線性誤差

 ≤3%

水平線性誤差

 ≤0.1%

靈敏度余量

 ＞62dB（深200mmΦ2平底孔）

分辨力

 ＞40dB（5N20）

動態范圍

 ≥32dB

噪聲電平

 ＜8%

硬采樣頻率

 150MHz

重復發射頻率

 100~1000HZ

聲速范圍

 100～15000（m/s）

工作方式

 單晶探傷、雙晶探傷、穿透探傷

數字抑制

 （0～80）%，不影響線性與增益

工作時間

 連續工作10小時以上（鋰電池）

環境溫度

 （-20～70）℃（參考值）

相對濕度

 （20～95）% RH

外型尺寸

 240×180×50（mm）

四、標準配置

1

 主機（無包膠無金屬支架）

 1臺

2

 直探頭

 1個

3

 斜探頭

 1個

4

 9V電源適配器

 1個

5

 探頭連接線

 2根

6

 產品包裝箱

 1個

7

 使用說明書

 1本

8

 合格證、裝箱卡、保修卡

 1套

9

 PC超聲波探傷儀通訊軟件

 1套

10

 通訊線纜

 2根

11

 全封閉皮套

 1個
