產品型號：

CTS-9003

產品類別：

超聲波探傷儀

產品資料：

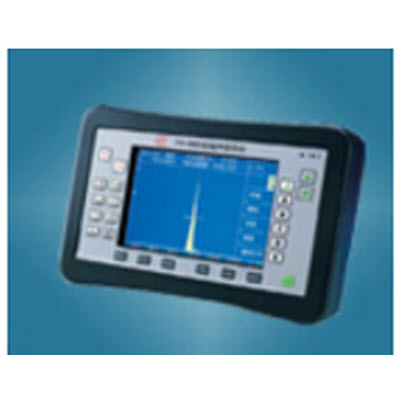

CTS-9003全數字超聲波探傷儀 探傷儀器

范圍

檢測范圍

　0.0 ～ 10000mm （鋼縱波）。連續可調，*小步進值 0.1mm

聲速

　1000 ～ 15000m/s，連續可調。內置21種常用的材料聲速值

脈沖移位

　-20 ～ 3000μs

探頭零值

　0 ～ 999.9μs

發射脈沖

發射脈沖類型

　負尖波

脈沖重復頻率

　25Hz ～ 800Hz，自動、手動兩種調節方式

發射強度

　強（600V）、弱（300V）兩檔

工作方式

　二種：?jiǎn)?、雙

阻尼

　四檔：400、150、80、60Ω

接收放大

采樣頻率

基于硬件的實時采樣頻率，160MHz

在檢測范圍小于8mm（鋼縱波）時，提高數字信號處理能力，使采樣頻率達到640MHz

增益

　0.0 ～ 110.0dB。步進值：0.1、1.0、2.0、6.0dB。提供智能加速調節功能

頻帶

　0.5 ～ 15MHz。分寬帶、窄帶兩檔

閘門

　雙閘門，分別全屏幕可調

檢波方式

　全波、負半波、正半波、RF（射頻）

抑制

　0 ～ 99%

單位

　mm、μs

報警

報警方式

　硬件報警；可選擇：進波、失波、DAC曲線報警

報警信號

　聲光報警：蜂鳴器（聲）、發光二極管（光）

顯示

顯示屏

高清晰度TFT彩色液晶顯示屏

6.5"超大屏幕

高亮度且亮度可調

262144種顏色

顯示區點陣數

640×480點陣

脈沖波形顯示區點陣數：450×400。

屏幕刷新率

　60Hz

脈沖表現形式

　彩色，可選：空心、實心

控制與接口

鍵盤

薄膜面板

防水、防塵、防油污、耐酸堿、密封性強

微微凸起的按鍵，提供良好的觸感

根據統計學原理及人體工學設計的薄膜按鍵位置

按鍵表面文字：標準符號、中文

菜單

中文菜單

常用參數項，單鍵直接控制

其他項，分門別類的體系設計

中文輸入

漢字拼音輸入法；大、小寫字母，數字、特殊字符輸入

鍵盤輸入

單手控制

操作方式類似手機。

探頭接口

兩個位于儀器頂部Lemo 00#探頭插座

如客戶希望探頭接口為Q9，可在訂單中說明

計算機、打印機接口

高速USB接口

RS232串行接口

25針并行打印接口

數據的存儲

快捷通道

10個快捷通道

可預存10個通道探傷參數

可編輯、存儲、調用、瀏覽

快捷通道的編號顯示在波形區的前面，清晰的反黑體字符表示

配合快速地更換探頭，免去繁瑣的儀器調節過程

參數、探傷報告

*多可存儲1000套探傷報告（含波形）

波形可調用出來，顯示在屏幕的背景上，同實時波形對比

可存儲、調用、瀏覽、打印、通訊；

可編輯探傷報告的文本項：文件名稱、操作人員等

連續的波形記錄

錄像方式連續記錄屏幕上的波形

連續記錄時間持續24分鐘；

可回放

輔助功能項

凍結

凍結A掃描波形

凍結后，與波形的高低、位置無關的參數可以調節

凍結后的波形可以置于波形顯示區的背景上，用來與實時波形對比

單鍵直接控制

峰值

捕獲閘門內的波形*高點

顯示*高點的波形幅度

用于標定、檢測過程中找到人工傷或缺陷的*高波

單鍵直接控制

包絡

　顯示閘門內波形的包絡線

擴展

閘門內的波形擴展到整個波形顯示區

用于觀察波形的細節

存儲快捷鍵

單鍵控制

自動增益

新穎的波形幅度調節方式，自動將波高調節到預設高度

預設高度范圍：5% ～ **

波形對比

可將凍結的波形置于顯示屏背景上

可將存儲后的波形回放后置于顯示屏背景上

將實時的波形與背景上的波形對比

標定

可自動標定直探頭的零值

自動標定斜探頭的零值、K值（折射角）

缺陷的定位

直探頭工作狀態下，顯示缺陷的深度

斜探頭工作時，顯示缺陷的水平、深度、聲程、波次

缺陷的定量

普通檢測模式，顯示波形的幅度（%）

DAC檢測模式，顯示波形的幅度（%）、超過SL的dB數

AVG檢測模式下，顯示幅度（%）、當量（Φ值）

裂縫自動測高

自動計算焊縫等工件中裂縫的高度

抑制的特點

線性抑制，不影響儀器的垂直線性等指標

屏幕保護

省電，延長電池供電時間

與探頭的匹配

儀器提供兩檔發射強度、四檔匹配阻尼

匹配國內外各種的探頭

以獲得*佳的靈敏度、分辨力，且防止接收波形的失真

曲面修正

適用于內、外曲面的檢測

根據曲面的直徑自動修正缺陷位置的檢測結果

DAC曲線

（見圖A）

距離波幅曲線，*多可記錄99個點

每個點可編輯、刪除，可插入點

三條附加的曲線（如評定線、定量線、判廢線）

可選擇折線連接各點、平滑的曲線連接各點

根據dB、范圍等的改變而移動

可創建、編輯、存儲、刪除、調用

AVG曲線

（見圖B）

適合鍛件等工件的探傷

只需記錄一個參考點

可根據參考點的平底孔直徑，獲得其他當量的AVG曲線

可創建、編輯、存儲、刪除、調用

性能指標

垂直線性誤差

　≤3%

水平線性誤差

　≤0.1%

靈敏度余量

?。?0dB （200Φ2平底孔）

分辨率

　＞36dB

動態范圍

　≥32dB

電噪聲電平

?。?0%

超聲波探傷儀汕頭CTS-9003軟件的可拓展性

　可根據不同用戶、不同行業的要求，加入特定的探傷工藝。

其他項

電源

　兩種供電方式

　1. 大容量鋰電池，無記憶效應、連續工作6小時以上

　2. 220V交流電（配電源適配器）

充電器

（電源適配器）

　可邊充電、邊連接儀器工作

環境溫度

　-30℃～ 60℃

尺寸

　250mm×186mm×59mm

重量

　約2Kg
