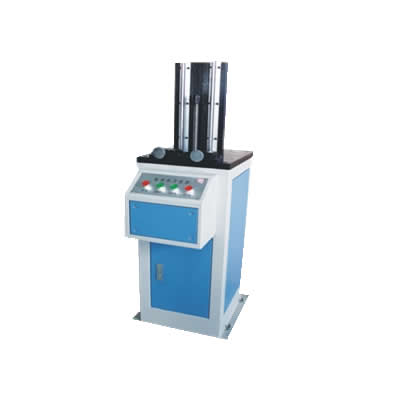

沖擊試樣缺口拉床具有的性能特點如下:

本機采用高精密滾珠絲杠傳動、直線導軌作支撐,這種結構保證了拉刀運行的穩定性及切口的幾何精度。本產品配備有雙工位拉刀,可同時加工兩個試樣缺口:一個V型和一個U型(也可兩個V型或兩個U型缺口)。無論加工V型還是U型缺口都不需要換刀,試樣缺口一次加工只需10秒鐘,操作簡便可靠,加工出的V型和U型缺口可分別滿足相關標準要求。

本拉床所配拉刀采用W18Cr4V制造,硬度高,耐磨性好,每把拉刀可加工試樣達20,000多個。

沖擊試樣缺口拉床技術參數:

型號 L72-UV

參數

試樣V型缺口形狀 2mm(深)45°±2° r=0.25mm±0.025mm

試樣U型缺口形狀 2mm(深) r=1mm±0.07mm

加工試樣尺寸 10×10(7.5或5)×55mm

切削方式 手動

拉刀行程 350mm

拉削速度 2.3m/min

拉刀材質 W18Cr4V

電 源 交流三相五線380V±10% 50Hz 0.4Kw

主機外形尺寸(長×寬×高) 350 mm×570 mm×1250 mm

重 量 180Kg
