型CNC型影像測量儀器。其結構精美觀大方，操縱簡便，結合本公司自主研發的QIM5008自動測量軟件可實現**率的批量測量。
該系列產品具有以上特點：
● 程控恒流驅動式四環四區表面冷光光源，可適應復雜的工件測量
● 具有快速自動對焦，自動尋邊，強大的編程和自動測量功能
● 采用亞像素細分技術，提高邊界分辨能力
● 在線SPC數據處理分析，大批量治具測量
● X、Y、Z三軸步進伺服控制，定位精度高速度快，X、Y速度可達180mm/s，運行平穩
● 采用自主開發的嵌入式模塊控制系統，將負責的控制系統集成于儀器內部，穩定性更高
● 采用花崗石低座，性能穩定，不易變形
● 激光指示器指示測量位置，快速定位
● 可選配自動變倍功能，無需要重復像素校正實現多倍率下**測量
技術規格參數

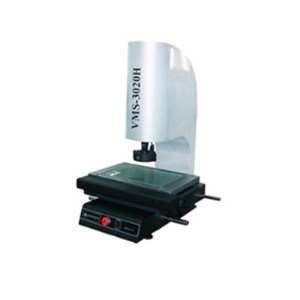

器型號 | VMS-3020H |
工作臺 | 金屬臺尺寸 | 500X330 |
玻璃臺尺寸 | 350X250 |
運動行程 | 270X170 |
Z軸升降行程 | 150(調焦) |
X、Y、Z軸數顯分辨率 | 0.5 μm |
X、Y坐標示值誤差（μm） | 3+L/75(L為被測長度單位：mm) |
儀器重量 | 168 |
外形尺寸 | 760X600X900 |
影像系統 | 攝像機 | 進口彩色 1/2″CCD攝像機 |
變倍鏡頭 | 美國NAVITAR變倍鏡頭/帶同軸光變倍鏡頭（二選一） |
變倍鏡頭倍率 | 0.7X—4.5X |
視頻倍率 | 23.5X—148X |
物方視場 | 11.1mm—1.7mm（物方視場為對角線的長度） |
電 源 AC220V/AC110V 功率 250W |
|
|
|
|
|
1、工作環境 Working circumstance
1.1.溫度(工作條件) Temperature(working condition)
工作溫度： 20±2℃
溫度變化: <0.5℃/h
儀器恒溫時間： 48 hours
工件恒溫時間： 24 hours
1.2 濕度Humidity： 55%－65%
1.3 清潔度Clearness
因測量機對靜電和灰塵的影響特別敏感，故地面和墻面的設計應充分考慮防塵，抗靜電。
1.4 振動要求 Vibration requirements
振動頻率≦10Hz 振幅≦0.5μm
10Hz＜振動頻率≦30Hz 振幅≦1μm
振動頻率﹥30Hz 振幅≦3μm
1.5 氣壓 Air pressure
供氣流量不小于120L/min(0.4 Mpa).
供氣壓力應大于0.6MPa.
◆◆◆ 建議客戶配備獨立供氣裝置，此裝置應包含**機等濾氣裝置，應起到給機臺提供干燥、穩定的氣源.
1.6 供電系統Electrical requirements
電壓 : AC 220V 電壓波動不大于額定電壓的10% ;
頻率 : 50/60HZ
供電功率 : 大于等于2KVA
應具備獨立可靠的接地系統(接地電阻不大于4Ω);
測量機所用電源建議配備不間斷電源。
◆◆◆ 建議客戶配備獨立供電裝置，此裝置應包含大功率電源穩壓裝置,可以起到穩壓、穩頻的目的，其功率**少要大于等于2KVA。
2、 主要配件描述
QIM5008功能介紹（用于3020H平面二維測量及運動控制使用）
(1) 元素測量：
能直接測量10種元素（點、直線、圓、圓弧、橢圓、矩形、槽形、環形、距離、角度）。
特點：
a. 所測元素類型較多。除六種基本幾何元素外，還有組合幾何元素（槽形）和關聯幾何元素（距離與角度）。
b. 對用戶*感興趣的距離與角度元素，既可作測量元素對待（可通過一次測量直接獲得所需結果），又可作構造元素對待（構造方法靈活多樣，構造功能極其強大），從而增加了求距離和角度的靈活性與方便性。
c. 測量方法多樣（自動尋邊、對比測量、局部放大采點﹐十字線尋邊測量），可以滿足用戶不同需求，大大提高使用的方便性,當某種特別的工件用自動尋邊無法完成時,可通過對比測量和局部放大采點測量方式解決.
(2) 元素構造：
強大的元素構造功能。QIM5008元素構造提供12種構造法（【提取】、【平移】、【組合】、【平行】、【垂直】、【鏡像】、【對稱】、【旋轉】、【相交】、【相切】、【平均】）構造10種幾何元素。QIM5008元素構造使得用戶輕松應付一些難以測量的元素，從而提高工作效率。
QIM5008構造元素以元素類型為導向。有多種構造結果時，提供各種構造結果以供用戶選擇。
(3) 測量結果
測量結果信息非常豐富﹐用戶可選擇自己感興趣的進行顯示﹐或做報表.測量結果可保存DXF檔,將其在AutoCAD中與工程圖進行比對。
(4) 坐標系統：
能建立機械坐標系和工件坐標系，實現各坐標系的坐標變換；能方便地實現直角坐標系與極坐標系之間的相互轉換；能實現各工件坐標系的存儲和調用。
(5) 用戶程序：
不受限制的用戶程序記錄、編輯、插入﹐刪除,保存、呼出功能。**的建立用戶程序能力﹐可進行復制,旋轉﹐從而對像素排列有規律的工件進行**測量，大幅度提高錄制用戶程序的時間。
QIM5008使用教導程序模式記錄用戶程序。用戶在測量工件時，自動記錄工件測量的過程,記錄的用戶程序能被保存到計算機以便能再次打開重新運行。
建立**個工件坐標系的元素顏色與其它不同﹐方便用戶查找。
用戶程序斷點設置功能﹐用戶可以指定當測量到某個像素時﹐系統自動停下來﹐由用戶自已決定用何種方法來測量的該像素,這對加工過程中誤差較大的像素的測量帶來的很大的方便。
運行用戶程序時,用戶可以選擇是否要自動對焦﹐可以對各個元素進行設置﹐當在高倍率下進行檢測時﹐由于零件的加工誤差,**使各工件的厚度不一樣。可通過在檢測過程中進行自動對焦﹐來提高測量精度。
在運行用戶程序過程中﹐如果測量不到像素﹐機器自動停止﹐用戶可跳過該步﹐或者通過手動測量的方式繼續測量。
(6)程控光源
支持軟件控制光源?？煽刂票砻婀?4環4區﹐可進行全亮,環亮﹐區亮﹐段亮控制)﹐底光﹐同軸光﹐激光筆。
(7) 自動對焦：
全自動對焦功能。無需用戶參與的自動對焦功能保證機器能自動而準確地找到焦點位置，極大地避免了傳統手工對焦方式帶來的測量誤差，大大提高了測量精度的重復性.
可以自由選擇對焦方式：大區對焦、小區對焦。
(8) 自動變倍：(需要有程控變倍鏡頭﹐增加相應成本、自動變倍功能為選配功能，標配不含此功能)
12級程控變倍系統﹐用戶程序可記錄各元素的測量倍率﹐運行用戶程序時﹐能自動進行切換倍率。在倍率變化后﹐而不需要進行像素校正,系統自動進行補償鏡頭中心補償.從而大大提高檢測效率及測量精度的重復性。
(9) 圖形功能：
有完善的基本幾何元素的圖形處理和顯示功能（縮放、平移、窗口顯示、局部放大、全屏顯示功能），使測量結果變得更加形象、直觀，便于用戶操作。
(10) 標注功能：
能直接在繪圖區及影像區的元素圖形上標注角度、距離、X方向距離、Y方向距離、圓（?。┌霃健A（?。┲睆?、弧長，使用戶一目了然。
(11) 系統誤差修正：
軟件帶有系統誤差修正功能。目前可對坐標定位系統誤差和垂直度系統誤差進行補償及鏡頭中心誤差補償。對坐標定位系統誤差的補償，有線性補償和區段補償兩種方法可供選用。
(12) 公差：
完善的尺寸公差計算能力。
符合國標的形位公差計算能力，以圖表描述直線的真直度、及圓、弧的真圓度。
位置公差計算包含位置度、平行度、垂直度、傾斜度及同心度。
超差能自動報警，并以紅色警示。
(13) 語言轉換：
現已準備好的“中文簡體”、“中文繁體”與“英文”三種屏幕對話語言已能滿足絕大多數用戶的需求。系統默認的語言與計算器操作系統相一致。用戶可通過“參數設置”實現中英文切換。
(14) 報表功能
測量數據可以導出到Excel、自定義報表。
(15) 在線SPC報表
測量軟件與SPC軟件無縫連接﹐測量軟件完成測量后,自動將數據導入到SPC數據庫﹐不需要人工再輸入﹐所有的管制界限的設置全部在測量軟件中完成﹐SPC軟件無需再設置﹐從而大大提**率。SPC提供制程用和分析用管制圖。提供的管制圖有：平均數全距管制圖，平均數標準差管制圖，中位數全距管制圖，個別值與移動平均值管制圖，直方圖，cpk推移圖，規格標準差管制圖，制程標準差管制圖，標準差比較圖，制程建議分析圖等。對生成的圖形可以利用八大判定規則進行判定。其圖表及數據可打印及導入到Excel中。
(16) 幫助系統
