一、產品簡介:

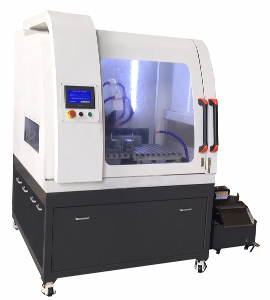

ZQ-600Z全自動智能金相切割機,采用渦輪蝸桿機構和自動平臺控制系統,及貫通式切割室空間。主要針對長工件、異形件、不規格件而研發的立地一體式三軸(X/Y/Z)全自動智能金相切割機,具備金相試樣切割、開槽、取薄平片、切段等多種精密切割功能。尤其適合汽車零部件、鑄造類、特殊切割要求等的精密定位切割取樣。獨特的多種組合切割模式設計,可實現垂直切割、分層切割、水平切割、往復切割4種切割模式.
二、技術特點: 型號 ZQ-600Z 主軸轉速 100-3000r/min(無極調速) 平臺X移動 自動0-100mm X軸速度 0-100mm(無極調速) Z軸行程 250mm Z軸速度 0-200mm 平臺Y行程 自動390mm 平臺Y速度 0-300mm(無極調速) 控制系統 8寸彩色觸摸屏、PLC控制系統 (日本三菱) 圓形尺寸 直徑170mm 長工件 長度不限制貫通式X寬300X高160mm 圓盤類切割尺寸 500X160mm 切割方式 垂直切割、分層切割、水平切割 送給方式 進退比任意設定 有效進刀距離 250+390mm 完成量追蹤 液晶數顯 (時時顯示) 切割臺尺寸 850X450mm 切割片規格 (350-500)X(2-5)X32mm 加持臺規格 分體式雙層可移動平臺 切割速度 1-200mm/分鐘 在線調速 任意調整 進刀距離 任意設定(0-390mm) 復位方式 自動復位 冷卻系統 自動(高壓噴淋水冷6通道) 水箱容量 250L 電機功率 7.5KW(ABB電機) 機臺形式 立地一體式 電源 380V 外形尺寸 1300x1400x1900mm 重量(約) 2000KG 標準配置: 主機 一臺 冷卻系統 一套 (磁性分離) Y向移動平臺 一套(主機上) X/Y雙向定位平臺 一套(主機上) 推進夾具 兩付 隨機工具 一套 精切片 兩塊 技術文件 說明書一份、合格證一份、保修卡一份 選配: 圓盤夾具、齒條夾具、**夾具、縱剖夾具
1、立地一體式切割機;
2、手自一體智能切割機;
3、三軸聯動(X/Y/Z)三軸自動;
4、多種自動切割模式(垂直切割、分層切割、水平切割、聯動切割);
5、超大切割室(透明切割觀察窗口);
6、貫通式超大空間。

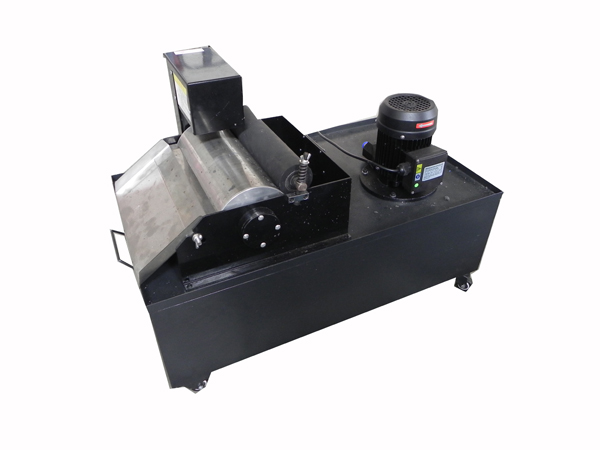

6、磁性分離系統(有效分離切割金屬雜質);
三、技術參數:
