編輯日期：2026-03-30

【系統特點】

1、該變倍顯微鏡變倍方便，工作距離長，可靠性高；
2、放大倍率倍數，實現分檔調節；
3、放大倍率倍數范圍寬，變倍顯微鏡可同時實現：測量齒參數，計數銅管齒數，測量螺旋角；
4、采用高分辨率數碼攝像頭，總像素超過一百三十萬像素，圖象清晰。與模擬攝像頭相比，測量精度可提高一倍以上。
5、測量圖像的各種幾何參數，方便、準確；
6、專門針對具體零件定制，例如：銅管行業，可直接測齒所有參數，可統計并自動生成齒參數測量報告。

【系統配置】

一. 硬件

變倍顯微鏡
連續物鏡：0.7X-4.5X
測量精度：0.005mm
機械載物臺移動范圍：X軸：75mm
　　　　　　　　　  Y軸：55mm
物方視場直徑可達：28mm
工作距離：108mm
調焦范圍：60mm
照明：
光源：環型燈/底部燈，亮度可調
成像系統：DC130彩色數字?jǐn)z像機
超過130萬像素，彩色, 1/2-inch
彩色, 靶面1/2-inch, 逐行掃描
即插即用和自動電源控制，通過USB2.0接口供電

二. Image- 3000測量系統軟件
1、提供總像素超過一百三十萬像素的高分辨率彩色圖象；
2、圖象快速傳遞到計算機，可調節圖象的亮度、對比度等圖象處理、以壓縮格式保存圖片；
3、測量圖象上的各種通用幾何參數
1）兩點距離；2）圓的直徑；3）三點畫圓的直徑；4）弧度；5）角度；6）添加文字說明；7）點到直線的距離；8）兩平行線的距離
4、可修改任意測量部位
通過選取測量部分，可任意修改每個測量圖形、修改測量圖形的每個部分；移動、刪除任何測量圖形
5、專門針對具體零件定制，如針對銅管行業定制，可方便測量所有齒參數，并進行統計分析。
6、自動生成各種參數測量報告；
7、圖象上附加上刻度標尺，放大倍數始終可以確定；
8、實際倍數或以任意放大倍數打印圖象。

三. 產品清單
1， 支架                         1套
2， XY移動臺                     1只
3， 主鏡筒                        1套
4,  0.5X                          1只
5， 130萬彩色CCD攝像機          1臺
6， LED 環形照明燈                1只
7， 0.1mm刻度尺                  1只
8，說明書和合格證                 1份
9,  臺式電腦（選配）              1臺

四. 服務

1. 維修服務
在儀器驗收后，開始計算保修期。整機保修期為一年。
在保修期內，免費為用戶提供維護保養、維修服務。設備出現故障，24小時內，供方作出反映，如有**要，48小時內供方技術人員到達現場。
超過保修期后，供方提供長期的維護保養、維修服務及消耗品、易損件和相關零部件的供應，以保證設備的正常工作。
2. 免費升級
兩年內，免費為需方的操作軟件升級。

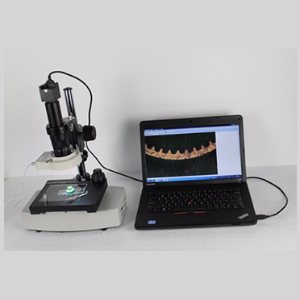

圖片欣賞
