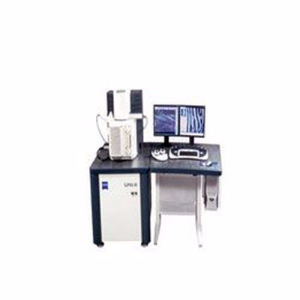

SUPRA40是一款高分辨率場發射掃描電子顯微鏡，擁有第三代GEMINI 鏡筒，可變壓強性能加上多種納米工具的使用，不用花費大量時間，使高分辨率成像和非導體樣本的分析成為可能，超大的樣品室適合各種類型探頭及配件的選擇。該場發射電鏡適用于材料領域、失效分析、過程控制，納米技術等。
用途：
掃描電鏡(SEM)廣泛地應用于金屬材料(鋼鐵、冶金、有色、機械加工)和非金屬材料(化學、化工、石油、地質礦物學、橡膠、紡織、水泥、玻璃纖維)等檢驗和研究。在材料科學研究、金屬材料、陶瓷材料、半導體材料、化學材料等領域，進行材料的微觀形貌、組織、成分分析，各種材料的形貌組織觀察，材料斷口分析和失效分析，材料實時微區成分分析，元素定量、定性成分分析，快速的多元素面掃描和線掃描分布測量，晶體、晶粒的相鑒定，晶粒尺寸、形狀分析，晶體、晶粒取向測量。
ZEISS的場發射掃描電鏡全部采用新一代專利鏡筒(GEMINI)設計，具有優良的高、低加速電壓性能。創新的InLens設計是目前**上**真正的內置鏡筒電子束光路上二次電子探測器，具有*佳的靈敏度和*高的接收效率，而且只接收來自樣品表面的二次電子，因此具有業界*高等級的分辨率和圖像質量。二次電子探測器和背散射電子探測器均內置于鏡筒電子束光路上，試樣的工作距離不受背散射探測器的影響，可以非常接近極靴，這樣可以同時獲得*高的二次電子像分辨率和背散射電子像分辨率，且接收的背散射電子的能量可以控制。ZEISS的場發射掃描電鏡創造性的采用電磁、靜電復合式物鏡，雜散磁場小，可對鐵磁體樣品進行高分辨率成像。
