一 儀器簡介

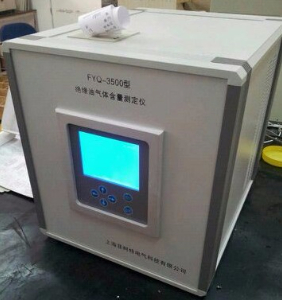

FYQ-3500型絕緣油含氣量測定儀是按照DL423－91電力行業標準設計制造，用于充油電氣設備中絕緣油含氣量的測定。該儀器采用進口精密傳感器設計制造，性能穩定可靠，操作方便快捷。

儀器工作原理：

被測油樣進入高真空脫氣室，使試油中溶解的氣體迅速釋放出來，根據試油進入脫氣室前后釋放氣體產生的壓力差值，結合溫度、試油量、脫氣室容積、脫氣室溫度等參數計算出油中氣體的含氣量，以標準狀態下（101.3kPa、0℃）氣體對試油的體積分?jǐn)?shù)（%）表示被測油樣中的含氣量。

主要組成部分及功能：

1、試油定量單元：定量（50mL左右）的測試油樣，將其引入到脫氣系統進行脫氣。

2、脫氣單元：采用真空型壓力噴霧，電動攪拌，使試油中溶解的氣體迅速釋放出來。

3、數據檢測處理系統：運用進口高精度傳感器，測量試油進入脫氣室前后釋放氣體所產生的壓力差值，經放大及數據處理后，計算出的油中含氣量體積百分比。

4、顯示輸出系統：采用大屏幕液晶顯示，打印機自動輸出測試結果。

二 結構特點

1、該儀器采用全金屬結構，避免玻璃器皿式測試儀密封性不好及易碎等問題。

2、采用進口精密差壓傳感器，確保數據精確度和良好的重復性。

3、測試過程中，實時監測大氣壓和環境溫度，自動換算成標準大氣壓下0℃時的含氣量，簡化繁瑣實驗步驟和計算過程。

4、儀器在測試的過程中，真空泵的運行根據儀器狀態自行控制，延長了真空泵的使用壽命。

5、儀器可以自動儲存測試時的時間，溫度，大氣壓等99條測試數據，方便數據的查詢。

6、操作簡單方便，大屏幕液晶顯示，自動打印測試數據。

三 主要技術參數

檢測靈敏度： 即**小檢知量：<0.3%

重  復  性： 同一油樣數次平行試驗結果，重復性＜10%

工作 電源：  交流220V±10%   50Hz±2.5%

工作溫度：   0~40℃

工作濕度：   ≤85%
